LD Systems ADA 12K4 SINGLE RACK - System wzmacniaczy w obudowie typu rack

LD Systems ADA 12K4 SINGLE RACK - System wzmacniaczy w obudowie typu rack

ADA 12K4 SINGLE RACK to skonfigurowany 4-kanałowy system wzmacniaczowy w obudowie typu rack, wyposażony we wzmacniacz mocy ADA 12K4 z procesorem DSP i interfejsem Dante™, dostarczający moc 4 × 2700 W przy 4 Ω. Przetwarzanie wysokiej rozdzielczości (24-bit / 96 kHz z 32‑bitowym przetwarzaniem zmiennoprzecinkowym i filtrami FIR/IIR/raised-cosine) umożliwia zaawansowaną optymalizację systemu, m.in. korekcję (EQ), zwrotnicę i opóźnienie.

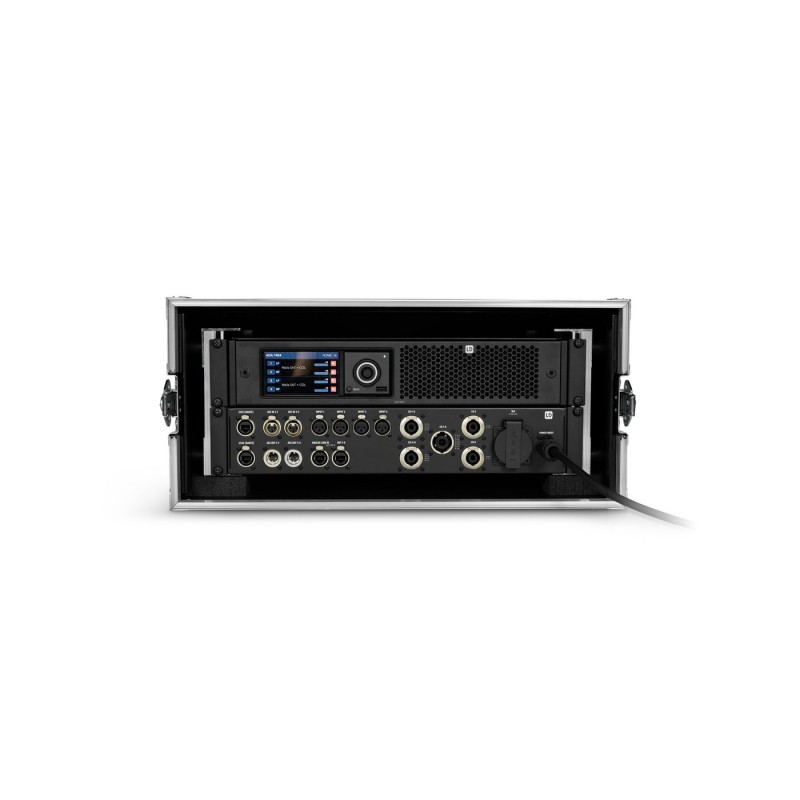

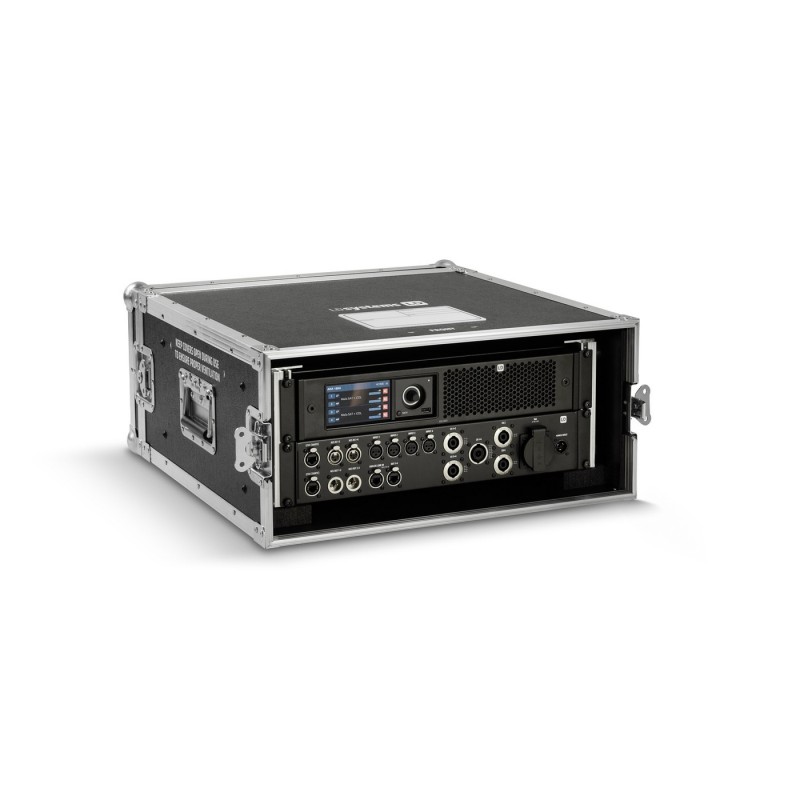

Panel krosowniczy 2 U ADA SPP z czytelnymi oznaczeniami i wysokiej klasy złączami Neutrik® zapewnia bezpośredni dostęp do wzmacniacza:

• Wyjścia głośnikowe: 1 SpeakON NL8 + 4 SpeakON NL4
• Wejścia: 4 analogowe XLR + 4 cyfrowe AES3 XLR
• Połączenie: 4 analogowe przez 2 porty RJ-45 dla technologii Audio over Cat (AoC)
• Sieć: 2 porty Ethernet RJ-45 (Dante™)

4 sygnały analogowe XLR mogą być przesyłane dalej przez porty RJ-45 w standardzie AES72, przy użyciu dodatkowych adapterów Audio over Cat (AoC). 2 porty Dante™ wspierające szybką sieć i integrację z oprogramowaniem Armonía Pro Audio Suite™.

Armonia Plus pozwala na zarządzanie ustawieniami głośników LD Systems i ich aktualizację we wzmacniaczach bez potrzeby skomplikowanej konfiguracji. Alternatywnie można tworzyć własne ustawienia wstępne i zarządzać nimi, optymalizując system pod kątem konkretnych wymagań.

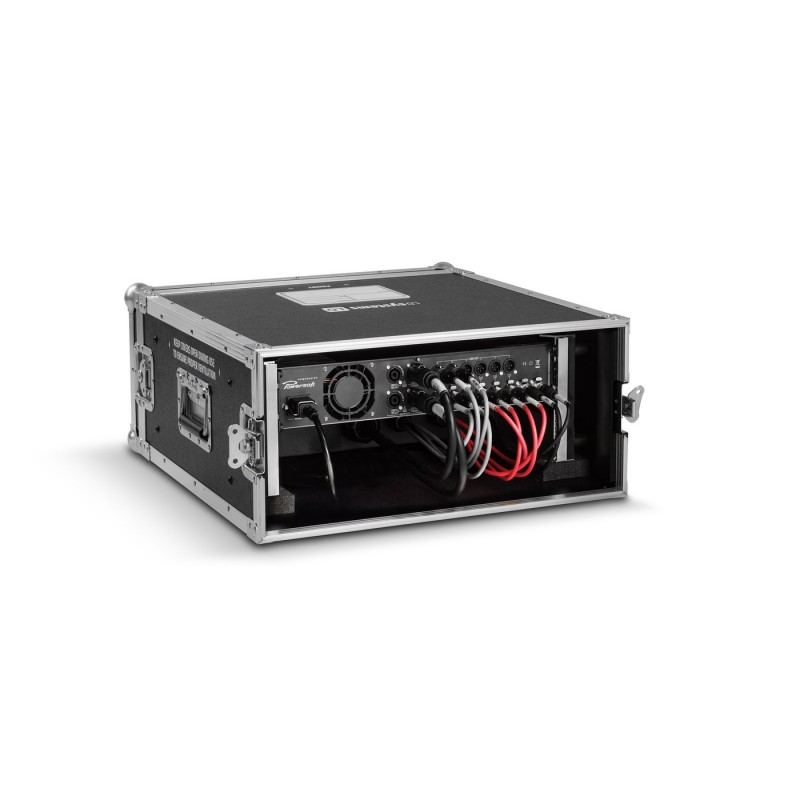

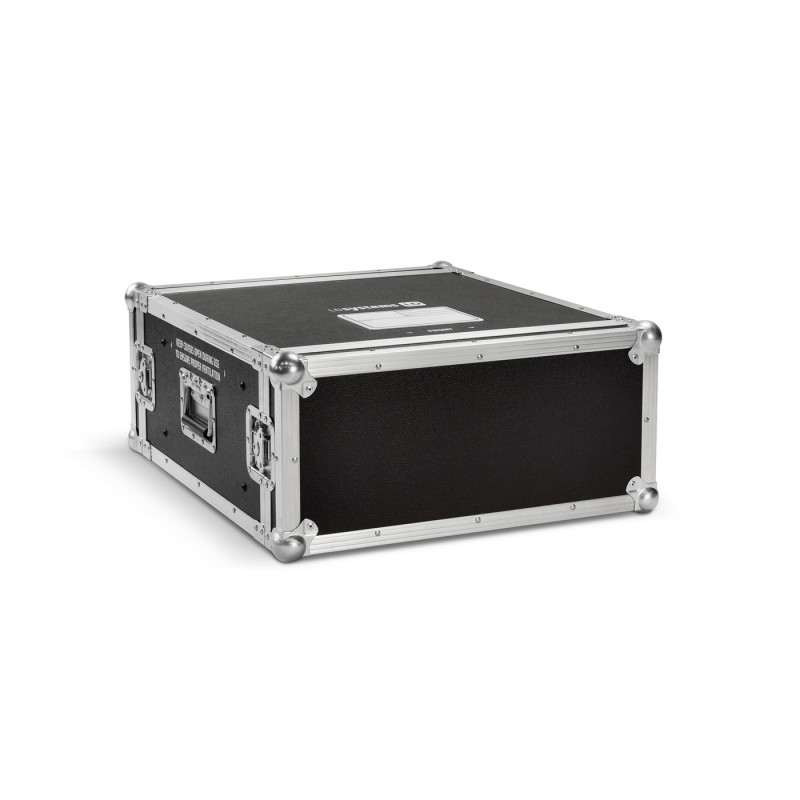

Całość zabudowana w amortyzowanej szafie typu rack 4 U z dwiema wyjmowanymi pokrywami, zapewniającej bezpieczny transport i szybki dostęp.

Najważniejsze informacje

• 1 wzmacniacz ADA 12K4 – 4 × 2700 W przy 4 Ω
• Łączna moc systemu do 10,8 kW
• Procesor DSP 24-bit / 96 kHz z 32-bitowym przetwarzaniem zmiennoprzecinkowym, filtrami FIR, IIR i raised-cosine oraz funkcjami korekcji (EQ), zwrotnicy i opóźnienia.
• Szafa typu rack 4 U z dwiema wyjmowanymi pokrywami
• Panel krosowniczy 2 U ze złączami Neutrik® i czytelnymi oznaczeniami
• Wyjścia głośnikowe: 1 SpeakON NL8 + 4 SpeakON NL4
• Wejścia: 4 analogowe XLR + 4 cyfrowe AES3 XLR
• Połączenie: 4 analogowe przez 2 porty RJ-45 dla technologii Audio over Cat (AoC)
• Sieć: 2 porty Ethernet RJ-45 (Dante™)

Specyfikacja techniczna

Ogólne

• Zakres dostawy: 1 × LDADA12K4, 1 × LDADASPP
• Materiał: Multipleks
• Kolor: Czarny
• Waga: 31,7 kg

Wymiary i waga

• Szerokość: 589 mm
• Wysokość: 294,6 mm
• Głębokość: 684 mm
• Wysokość stojaka: 4 U
• Waga: 31,7 kg

LD Systems ADA 12K4 4-kanałowy wzmacniacz z DSP i DANTE™

• Rodzaj produktu: Wzmacniacz
• Typ: 4-kanałowy
• Wejścia analogowe: 4 x XLR żeńskie, 4 x XLR, męskie
• Wejścia cyfrowe AES3: 2 x XLR male (Link)
• Wejścia cyfrowe DANTE / AES67: 2 x XLR Ethercon (4 kanały audio)
• Maks. poziom wejściowy: 24 dBu
• Crosstalk (1 kHz): - 75 db typ
• Impedancja wejściowa: 20 kOhm (sym.) Om(y)
• CMRR: 65 dB typ dB
• THD+N (0,1 W do połowy mocy): < 0.1 % (typical < 0.05 %)
• SMPTE IMD (0,1 W do połowy mocy): < 0.1 % (typical < 0.05 %)
• Impedancja wyjściowa przy 100 Hz: 30 mOhm
• Konwerter AD: 125 dB-A Dynamic Range - 0.005 % THD+N, 24 Bit Tandem™ @ 48 kHz
• Konwertery DA: 117 dB-A Dynamic Range - 0.003 % THD+N, 24 Bit Tandem™ @ 48 kHz
• Sample rate converter: 140 dB Dynamic Range - 0.0001 % THD+N, 24 Bit @ 96 kHz
• Internal precision: 32 bit floating point
• Opóźnienie: 2,5 ms
• Memory / presets: 50 amplifier snapshots, Virtually unlimited speaker presets
• Opóźnienie: 2 s (input) + 100 ms (output) mS
• Equalizer: Allpass, pasmowo-przepustowa, Custom FIR, Hi / lo-pass, Hi / Lo-Shelving, Notch - Filter, Parametric IIR:, Peaking, Raised-cosine
• Crossover: 6 dB / oct to 48 dB / oct (IIR), Bessela, Butterwortha, Linear phase (FIR), Linkwitza-Riley’a
• Limiter: Peak Limiter, RMS Power, RMS power supply limiter, TruePower™
• Damping control: Active DampingControl™, LiveImpedance™ measurement
• Rozdzielczość: 480 x 272, 4.3” diagonal
• Jasność: 600 nit
• Sterowanie:Rotary encoder 20 steps / turn with pushbutton, Multitouch capacitive
• Per channel @ 2 Ohm (symmetrical): 2000 W
• Per channel @ 2 Ohm (asymmetrical): 2000 W
• Per channel @ 4 Ohm (symmetrical): 2700 W
• Per channel @ 4 Ohm (asymmetrical): 3000 W
• Per channel @ 8 Ohm (symmetrical): 1800 W
• Per channel @ 8 Ohn (asymmetrical): 1900 W
• Bridge Mode 4 Ohm: 4000 W
• Bridge Mode 8 Ohm: 5400 W
• Max. Moc wyjściowa: 180 Vpeak
• Maks. prąd wyjściowy: > 55 Apeak
• Pobór mocy 100 V w trybie gotowości: 16 W
• Pobór mocy 100 V w trybie jałowym: 42 W
• Pobór mocy 1/8 przy 4 omach: 1570 W
• Pobór mocy 1 / 8 Power @ 4 Ohm: 16,5 Arms
• Straty termiczne 1 / 8 Moc @ 4 Ohm: 1670 BTU / h
• Pobór mocy 240 V w trybie gotowości: 17 W
• Pobór mocy 240 V w trybie jałowym: 42 W
• Pobór mocy 240 V 1/8 przy 4 omach: 1940 W
• Pobór mocy 240 V 1 / 8 Power @ 4 Ohm: 8,9 Arms
• Straty termiczne 240 V 1 / 8 Moc @ 4 Ohm: 8,9 Arms
• Typ zasilania: SRM, Switch mode power supply with power factor correction (PFC)
• Napięcie nominalne (+/- 10%): 100 V AC–240 V AC/50–60 Hz
• Napięcie robocze: 90 V AC - 264 V AC, 50 - 60 Hz
• Rodzaj połączenia: IEC C 20 (20 A max)
• Łączność: 2 x Gigabit Ethernet ports, Złącza Ethercon, Integrated switch
• Obsługiwane topologie: Daisy Chain, Star
• Remote Interface: ArmoníaPlus lub inny preferowany program
• Szerokość: 483 mm
• Wysokość: 88,9 mm
• Głębokość: 381 mm
• Waga: 11,3 kg

LD Systems ADA SPP Przedni panel krosowniczy 2 U, 19″ z wejściami/wyjściami

• Materiał: Stal
• Kolor: Czarny
• XLR 3-pole female (analog in): 4
• XLR 3-pole female (AES3 in): 4
• RJ-45 (AES72): 2
• RJ-45 Ethernet (DANTE™/AES67): 2
• speakON® 4-pole male: 4
• speakON® 8-pole male: 1
• Mains input connector type: Mains plug device outdoor female & TRUE1®
• Szerokość: 480 mm
• Wysokość: 88 mm
• Głębokość: 249 mm
• Szerokość stojaka: 19"
• Wysokość stojaka: 2 U
• Głębokość instalacji: 235 mm
• Waga: 5,75 kg
