LD Systems ADA 12K4 TOURING RACK - System wzmacniaczy w obudowie typu rack

LD Systems ADA 12K4 TOURING RACK - System wzmacniaczy w obudowie typu rack

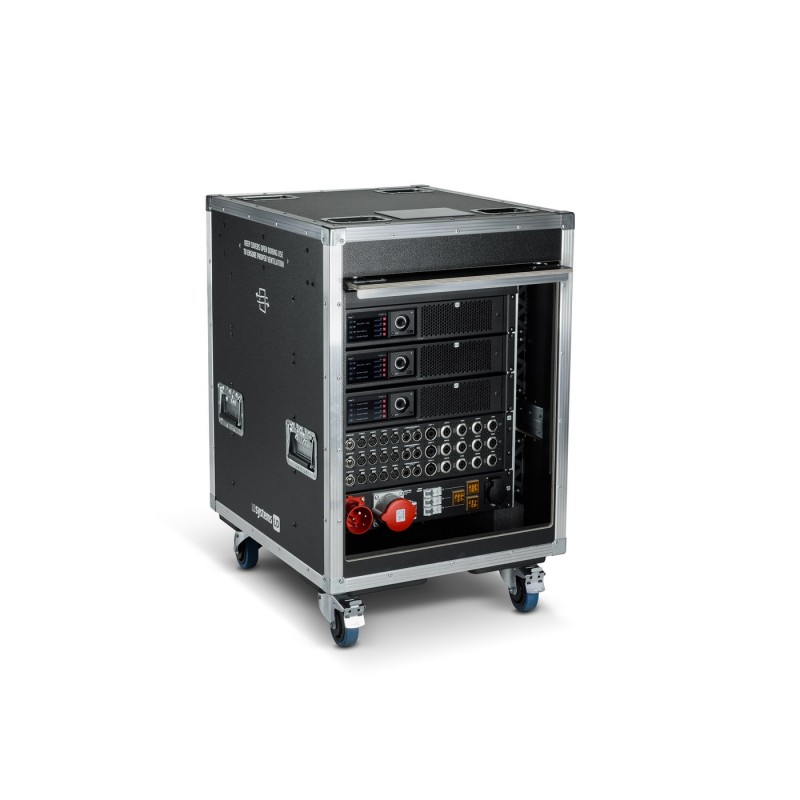

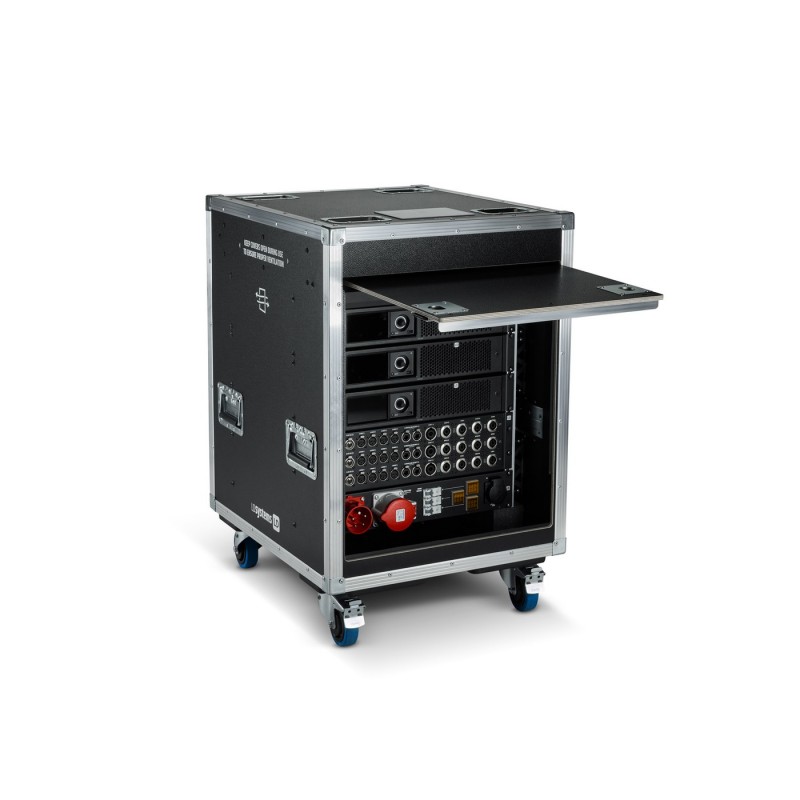

ADA 12K4 Touring Rack to wstępnie skonfigurowany, 12-kanałowy rack systemowy do zastosowań w trasach koncertowych i nagłośnienia na żywo. Mieści 3 wzmacniacze ADA 12K4 z procesorem DSP i technologią DANTE™. Każdy wzmacniacz dostarcza 4 × 2700 W przy 4 Ω, co zapewnia łącznie 32,4 kW mocy całego systemu. Przetwarzanie wysokiej rozdzielczości (24-bit / 96 kHz z 32‑bitowym przetwarzaniem zmiennoprzecinkowym i filtrami FIR/IIR/raised-cosine) umożliwia zaawansowaną optymalizację systemu, m.in. korekcję (EQ), zwrotnicę i opóźnienie. Całość zabudowana w amortyzowanej szafie typu rack 12 U z dwiema wsuwanymi pokrywami, zapewniającej bezpieczny transport i szybki dostęp na miejscu.

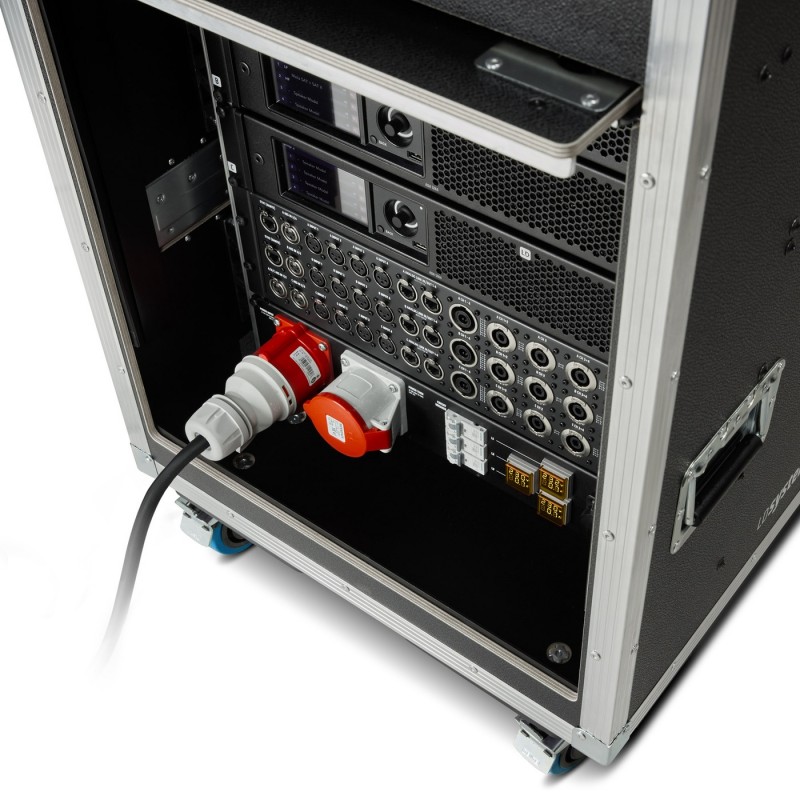

Panel krosowniczy 3 U ADA TPP z czytelnymi oznaczeniami odpornymi na warunki w trasie i wysokiej klasy złączami Neutrik® zapewnia bezpośredni dostęp do trzech wzmacniaczy na panelu przednim:

• Wyjścia głośnikowe: 3 SpeakON NL8, 12 SpeakON NL4
• Wejścia: 12 analogowych XLR, 4 cyfrowe AES3
• Połączenie: 6 AES72 RJ-45 do routingu sygnałów AoC
• Sieć: 2 Ethernet RJ-45 (Dante™)

12 sygnałów analogowych XLR może być przesyłane dalej przez porty RJ-45 w standardzie AES72, przy użyciu dodatkowych adapterów Audio over Cat (AoC). 2 porty Dante™ wspierające szybką sieć i integrację z oprogramowaniem Armonía Pro Audio Suite™.

Armonía Plus pozwala na zarządzanie ustawieniami głośników LD Systems i ich aktualizację we wzmacniaczach bez potrzeby skomplikowanej konfiguracji. Alternatywnie można tworzyć własne ustawienia wstępne i zarządzać nimi, optymalizując system pod kątem konkretnych wymagań.

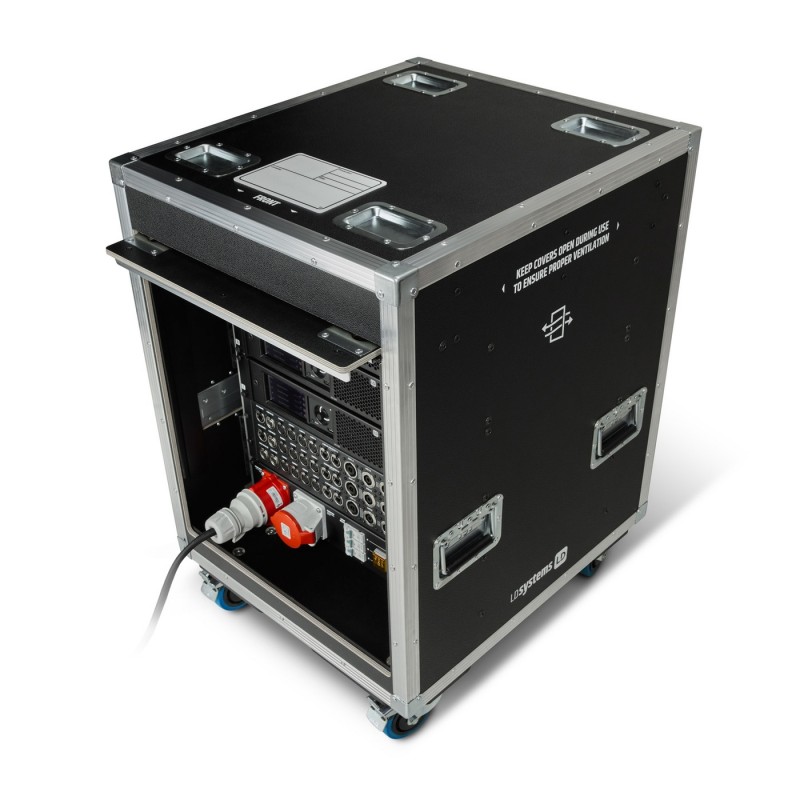

Wbudowana jednostka dystrybucji zasilania trójfazowego 2 U 32 A z funkcją łączenia łańcuchowego (daisy-chain) umożliwia scentralizowane zarządzanie energią. Urządzenie ma sześć gniazd Schuko: trzy zasilają wzmacniacze, a pozostałe trzy są dostępne dla urządzeń dodatkowych. Trzy wyłączniki nadprądowe i trzy cyfrowe mierniki napięcia i prądu zapewniają bezpieczną pracę i szybką kontrolę parametrów na miejscu.

Listwa oświetleniowa LED 1 U z czujnikiem ruchu i wielokolorowymi diodami LED dopełnia konfigurację racka, ułatwiając kablowanie nawet w ciemnym otoczeniu.

Najważniejsze informacje

• 3 wzmacniacze ADA 12K4 – 4 × 2700 W przy 4 Ω na każdy wzmacniacz
• Łączna moc systemu do 32,4 kW
• Procesor DSP 24-bit / 96 kHz z 32-bitowym przetwarzaniem zmiennoprzecinkowym, filtrami FIR, IIR i raised-cosine oraz funkcjami korekcji (EQ), zwrotnicy i opóźnienia.

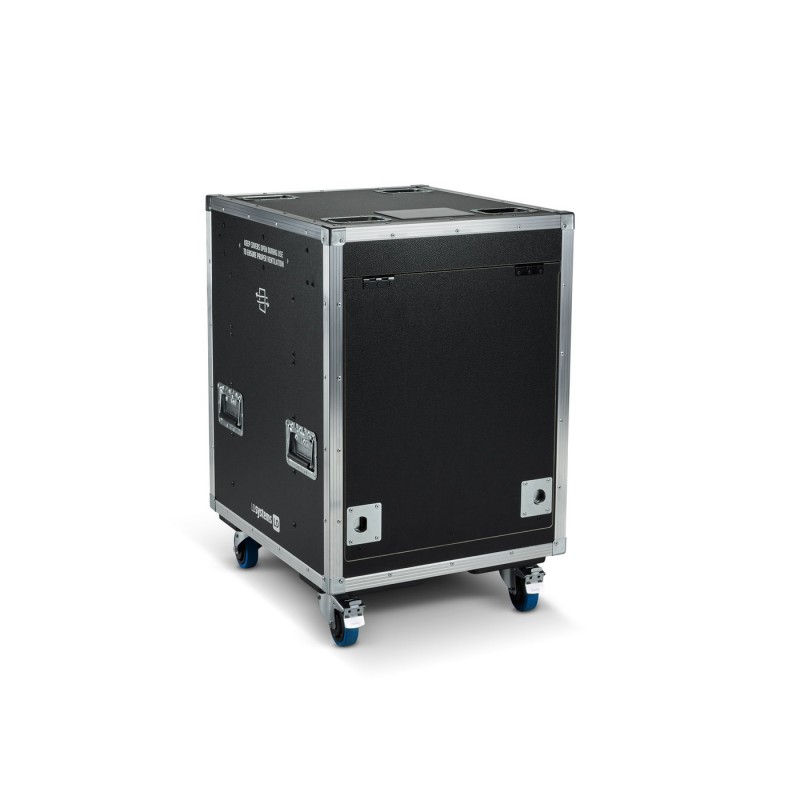

• Amortyzowana szafa rack 12 U w wersji touringowej z dwiema wsuwanymi pokrywami
• Panel krosowniczy 3 U ze złączami Neutrik® i czytelnymi oznaczeniami
• Wyjścia głośnikowe: 3 SpeakON NL8, 12 SpeakON NL4
• Wejścia: 12 analogowych XLR, 4 cyfrowe AES3
• Połączenie: 12 analogowych przez 6 portów RJ-45 dla technologii Audio over Cat (AoC)
• Sieć: 2 porty Ethernet RJ-45 (Dante™)
• Dystrybucja zasilania 2 U 32 A z możliwością łączenia łańcuchowego (daisy-chain), 6 gniazd Schuko
• 3 wyłączniki nadprądowe i 3 cyfrowe mierniki napięcia/prądu
• Oświetlenie rack LED 1 U z czujnikiem ruchu i wielokolorowymi diodami LED

Specyfikacja techniczna

Ogólne

• Zakres dostawy: 3 × LDADA12K4, 1 × LDADATPP, 1 × LDADAPDU
• Materiał: Multipleks
• Kolor: Czarny
• Waga: 84,9 kg

Koło

• Typ rolki: Standard castor
• Materiał: Guma
• Kolor: Niebieski
• Ilość: 4
• Rolki hamowane: 2
• Średnica: 100 mm

Wymiary i waga

• Szerokość: 598,4 mm
• Wysokość: 909 mm
• Głębokość: 684 mm
• Szerokość stojaka: 19"
• Wysokość stojaka: 12 U
• Waga: 84,9 kg

LD Systems ADA 12K4 4-kanałowy wzmacniacz z DSP i DANTE™

• Rodzaj produktu: Wzmacniacz
• Typ: 4-kanałowy
• Wejścia analogowe: 4 x XLR żeńskie, 4 x XLR, męskie
• Wejścia cyfrowe AES3: 2 x XLR male (Link)
• Wejścia cyfrowe DANTE / AES67: 2 x XLR Ethercon (4 kanały audio)
• Maks. poziom wejściowy: 24 dBu
• Crosstalk ( 1 kHz ): - 75 db typ
• Impedancja wejściowa: 20 kOhm (sym.) Om(y)
• CMRR: 65 dB typ dB
• THD+N (0,1 W do połowy mocy): < 0.1 % (typical < 0.05 %)
• SMPTE IMD (0,1 W do połowy mocy): < 0.1 % (typical < 0.05 %)
• Impedancja wyjściowa przy 100 Hz: 30 mOhm
• Konwerter AD: 125 dB-A Dynamic Range - 0.005 % THD+N, 24 Bit Tandem™ @ 48 kHz
• Konwertery DA: 117 dB-A Dynamic Range - 0.003 % THD+N, 24 Bit Tandem™ @ 48 kHz
• Sample rate converter: 140 dB Dynamic Range - 0.0001 % THD+N, 24 Bit @ 96 kHz
• Internal precision: 32 bit floating point
• Opóźnienie: 2,5 ms
• Memory / presets: 50 amplifier snapshots, Virtually unlimited speaker presets
• Opóźnienie: 2 s ( input ) + 100 ms ( output ) mS
• Equalizer: Allpass, pasmowo-przepustowa, Custom FIR, Hi / lo-pass, Hi / Lo-Shelving, Notch - Filter, Parametric IIR:, Peaking, Raised-cosine
• Crossover: 6 dB / oct to 48 dB / oct ( IIR ), Bessela, Butterwortha, Linear phase (FIR), Linkwitza-Riley’a
• Limiter: Peak Limiter, RMS Power, RMS power supply limiter, TruePower™
• Damping control: Active DampingControl™, LiveImpedance™ measurement
• Rozdzielczość: 480 x 272, 4.3” diagonal
• Jasność: 600 nit
• Sterowanie: Rotary encoder 20 steps / turn with pushbutton, Multitouch capacitive
• Per channel @ 2 Ohm (symmetrical): 2000 W
• Per channel @ 2 Ohm (asymmetrical): 2000 W
• Per channel @ 4 Ohm (symmetrical): 2700 W
• Per channel @ 4 Ohm (asymmetrical): 3000 W
• Per channel @ 8 Ohm (symmetrical): 1800 W
• Per channel @ 8 Ohn (asymmetrical): 1900 W
• Bridge Mode 4 Ohm: 4000 W
• Bridge Mode 8 Ohm: 5400 W
• Max. Moc wyjściowa: 180 Vpeak
• Maks. prąd wyjściowy: > 55 Apeak
• Pobór mocy 100 V w trybie gotowości: 16 W
• Pobór mocy 100 V w trybie jałowym: 42 W
• Pobór mocy 1/8 przy 4 omach: 1570 W
• Pobór mocy 1 / 8 Power @ 4 Ohm: 16,5 Arms
• Straty termiczne 1 / 8 Moc @ 4 Ohm: 1670 BTU / h
• Pobór mocy 240 V w trybie gotowości: 17 W
• Pobór mocy 240 V w trybie jałowym: 42 W
• Pobór mocy 240 V 1/8 przy 4 omach: 1940 W
• Pobór mocy 240 V 1 / 8 Power @ 4 Ohm: 8,9 Arms
• Straty termiczne 240 V 1 / 8 Moc @ 4 Ohm: 8,9 Arms
• Typ zasilania: SRM, Switch mode power supply with power factor correction (PFC)
• Napięcie nominalne (+/- 10%): 100 V AC–240 V AC/50–60 Hz
• Napięcie robocze: 90 V AC - 264 V AC, 50 - 60 Hz
• Rodzaj połączenia: IEC C 20 ( 20 A max )
• Łączność: 2 x Gigabit Ethernet ports, Złącza Ethercon, Integrated switch
• Obsługiwane topologie: Daisy Chain, Star
• Remote Interface: ArmoníaPlus lub inny preferowany program
• Szerokość: 483 mm
• Wysokość: 88,9 mm
• Głębokość: 381 mm
• Waga: 11,3 kg

LD Systems ADA PDU Rozdzielnica trójfazowa typu rack 2 U, 19" (32 A)

• Typ złącza wejściowego: wtyczka CEE 32A męska
• Typ złącza wyjściowego: gniazdo Schuko żeńskie
• Klasa ochrony wyjścia: IP54
• Output 2nd connector type: CEE plug 32A female
• Materiał: Stal
• Liczba wyjść: 7
• Kolor: Czarny
• Szerokość: 483 mm
• Wysokość: 88 mm
• Głębokość: 191,1 mm
• Szerokość stojaka: 19"
• Wysokość stojaka: 2 U
• Głębokość instalacji: 124,1 mm
• Waga: 3,75 kg

LD Systems ADA TPP Przedni panel krosowniczy 3 U, 19″ z wejściami/wyjściami

• Materiał: Stal
• Kolor: Czarny
• XLR 3-pole female (analog in): 12
• XLR 3-pole female (AES3 in): 4
• RJ-45 (AES72): 6
• RJ-45 Ethernet (DANTE™/AES67): 2
• speakON® 4-pole male: 12
• speakON® 8-pole male: 3
• Szerokość: 480 mm
• Wysokość: 132,5 mm
• Głębokość: 249 mm
• Szerokość stojaka: 19"
• Wysokość stojaka: 3 U
• Głębokość instalacji: 244 mm
• Waga: 8,52 kg
