Ecler AURA-4H150 - Wzmacniacz wielokanałowy 4x150W

Ecler AURA-4H150 - Wzmacniacz wielokanałowy 4x150W

AURA-4H150 to wielokanałowy, wysokowydajny wzmacniacz (klasa D) o mocy 4 x 150 W RMS przy 70/100 V. Seria AURA charakteryzuje się najwyższą wytrzymałością zapewniającą długotrwałą wydajność oraz specjalnym obwodem zasilającym zaprojektowanym z myślą o optymalnym zużyciu energii. Urządzenia są w 100% ciche dzięki systemowi chłodzenia konwekcyjnego. Seria AURA oferuje również możliwość połączenia kanałów z pierwszym wejściem poprzez wybór na tylnym panelu, regulowany poziom automatycznego trybu czuwania, zabezpieczenie przed przeciążeniem i przegrzaniem, PFC oraz system zapobiegający przesterowaniu.

• 4 analogowe wejścia audio i 4 wyjścia audio o mocy 150 WRMS przy 70/100 V.
• Złącza wejściowe i wyjściowe Euroblock.
• Dostępne połączenie z wejściem 1.

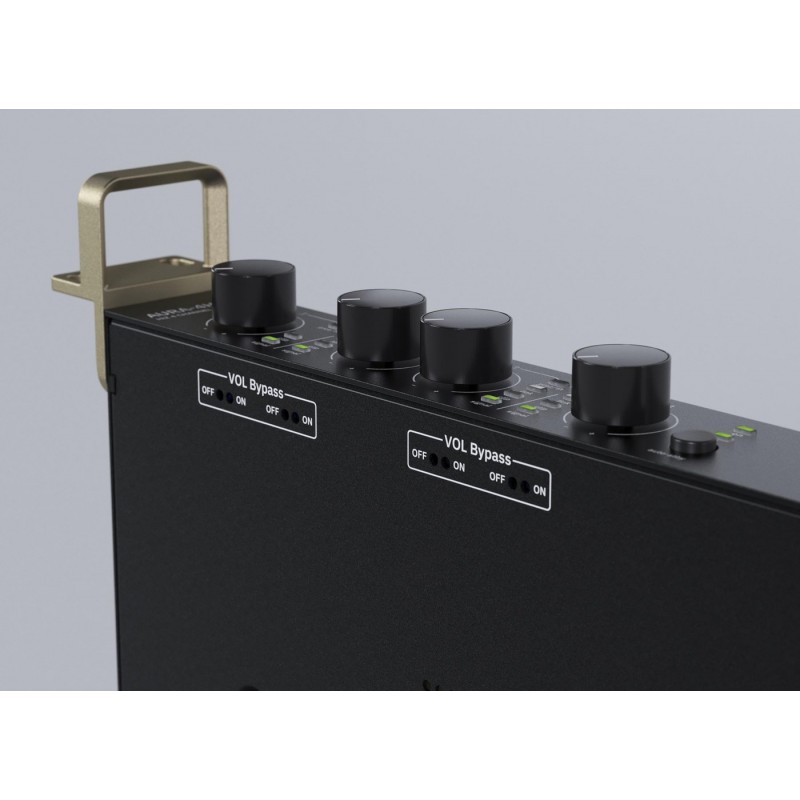

• Pokrętła regulacji głośności na panelu przednim, które można zablokować za pomocą przełączników dostępnych od spodu obudowy.
• Wysoka wydajność, funkcja automatycznego trybu czuwania i chłodzenie konwekcyjne (bez wentylatora, w 100% ciche).
• Zabezpieczenie termiczne.
• Zabezpieczenie przed przeciążeniem.
• System zapobiegający przesterowaniu.

Specyfikacja techniczna

Kanały

• Liczba kanałów wyjściowych: 4

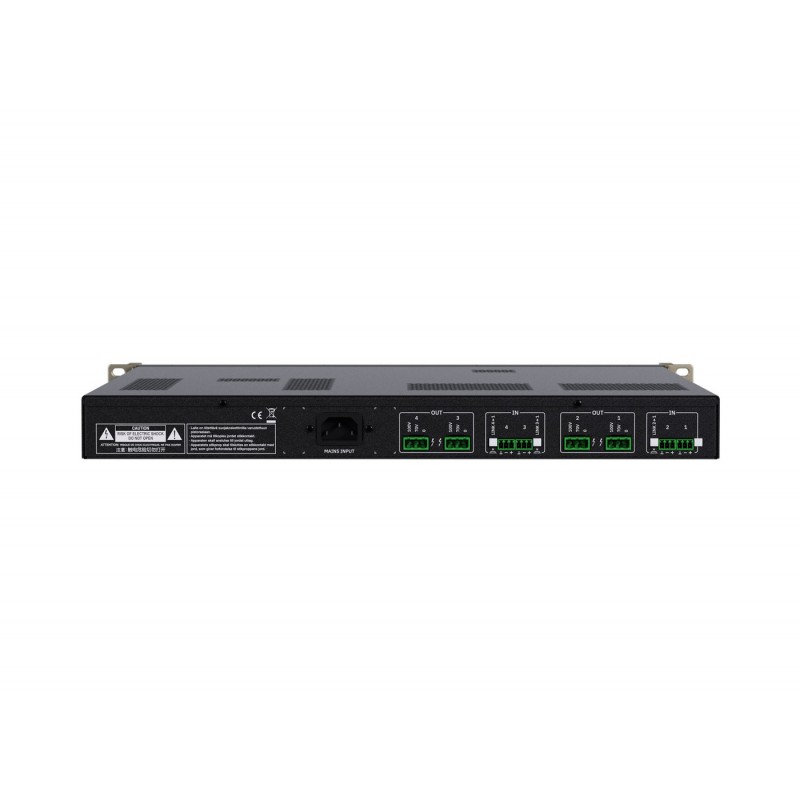

• Typ połączenia wyjściowego: 3-pinowy Euroblock. Rozstaw: 5 mm
• Liczba kanałów wejściowych: 4
• Typ połączenia wejściowego: analogowe, 3-pinowy Euroblock, symetryczne, rozstaw 3,5 mm
• Konfiguracja wejścia: połączenie wejściowe z selektorem CH1 dla każdego wejścia

Moc wyjściowa – wszystkie kanały sterowane przy 1% THD

• Maksymalna moc wyjściowa przy 100 V: 150 W
• Maksymalna moc wyjściowa przy 70 V: 150 W

Sygnał

• Wzmocnienie napięcia: 40 dB
• Czułość wejściowa:
  • 0 dBV
  • 2,21 dBu
  • 1 Vrms
• Impedancja wejściowa: >500 kΩ (symetryczna)
• Maksymalny poziom wejściowy:
  • +12 dBV
  • 14,21 dBu
• Pasmo przenoszenia: 50 Hz–20 kHz (-3 dB, 1 W przy 68 Ω)
• THD + szum: < 0,03 % (od 1 W do pełnej mocy wyjściowej przy 68 Ω)
• SNR: 100 dBA (od 20 Hz do 20 kHz)
• Przesłuch: >70 dB (przy 1 kHz)
• CMRR: > 55 typowo (od 20 Hz do 20 kHz)

Elektryczne

• Zasilanie: Uniwersalny, regulowany SMPS z PFC
• Wymagania sieciowe: 100-240 V przy 50-60 Hz (±10%)
• Korekcja współczynnika mocy: > 0,92 (moc wyjściowa > 1/4 maksymalnej mocy wyjściowej)
• Złącze sieciowe: gniazdo IEC C14 (10 A maks., przewód zasilający 10 A maks.)

Moc i ciepło przy 230 V AC – 1/4 mocy, przy 68 Ω (wszystkie kanały aktywne)

• Moc:
  • 228,1 W
  • 245,9 VA
• Pobór prądu: 1,07 Arms
• Strata ciepła:
  • 68,37 kcal/h
  • 271,33 BTU/h

Moc i ciepło przy 230 V AC – 1/8 mocy, przy 68 Ω (wszystkie kanały aktywne)

• Moc:
  • 124,6 W
  • 139,3 VA
• Pobór prądu: 0,606 Arms
• Strata ciepła:
  • 43 kcal/h
  • 170,65 BTU/h

Moc i ciepło przy 230 V AC – bez obciążenia

• Moc:
  • 17,11 W
  • 33,68 VA
• Pobór prądu: 0,146 Arms
• Strata ciepła:
  • 14,71 kcal/h
  • 58,40 BTU/h

Moc i ciepło przy 230 V AC – tryb czuwania/uśpienia

• Moc:
  • 11,8 W
  • 27,5 VA
• Pobór prądu: 0,120 Arms
• Strata ciepła:
  • 10,15 kcal/h
  • 40,27 BTU/h

Moc i ciepło przy 120 V AC – 1/4 mocy, przy 68 Ω (wszystkie kanały aktywne)

• Moc:
  • 233,3 W
  • 238 VA
• Pobór prądu: 2,084 Arms
• Strata ciepła:
  • 72,6 kcal/h
  • 288,13 BTU/h

Moc i ciepło przy 120 V AC – 1/8 mocy, przy 68 Ω (wszystkie kanały aktywne)

• Moc:
  • 127,34 W
  • 130,84 VA
• Pobór prądu: 1,142 Arms
• Strata ciepła:
  • 45,32 kcal/h
  • 179,87 BTU/h

Moc i ciepło przy 120 V AC – bez obciążenia

• Moc:
  • 17,3 W
  • 20,78 VA
• Pobór prądu: 0,181 Arms
• Strata ciepła:
  • 14,88 kcal/h
  • 59,04 BTU/h

Moc i ciepło przy 120 V AC – tryb czuwania/uśpienia

• Moc:
  • 12,17 W
  • 16,02 VA
• Pobór prądu: 0,139 Arms
• Strata ciepła:
  • 10,47 kcal/h
  • 41,54 BTU/h

Technologie

• Technologia wzmocnienia: klasa D, wyjście izolowane transformatorowo
• Oszczędność energii: możliwość wyboru funkcji automatycznego trybu czuwania (automatyczny tryb czuwania dla par kanałów)
• Sprawność: 65% (1/4 mocy, przy 68 Ω, 230 V AC)
• Chłodzenie: konwekcyjne (bez wentylatora)

Zabezpieczenia

• Zabezpieczenie DC: tak
• Zabezpieczenie HF: tak
• Zabezpieczenie przed zwarciem: tak
• Ogranicznik przesterowania: tak
• Zabezpieczenie termiczne: tak

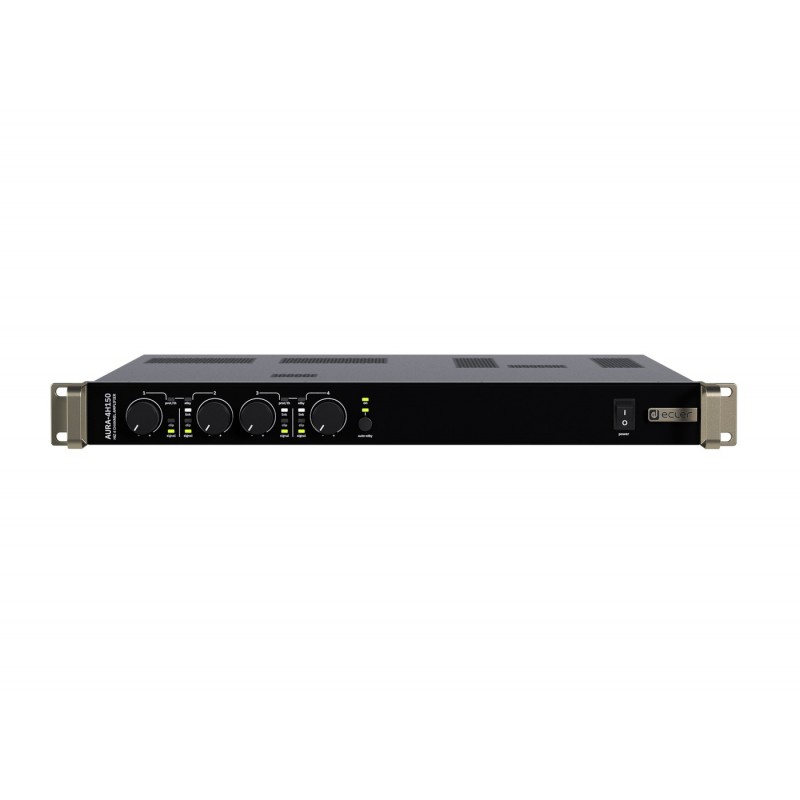

Sterowanie lokalne

• Tłumiki:
  • Pokrętła na panelu przednim dla każdego kanału
  • VOL (domyślnie)/opcja BYPASS) (VOL/BYPASS wybierane przełącznikiem na dole)
• Tryb RUN/SLEEP:
  • Funkcja automatycznego przechodzenia w stan gotowości
  • Przycisk na panelu przednim
  • (Przycisk włączania/wyłączania automatycznego przechodzenia w stan gotowości dla każdego urządzenia. -50 dB (domyślnie) lub -40 dB, wybierane wewnętrznie. Czas automatycznego przechodzenia w tryb czuwania: 60 sekund)
• Włączanie/wyłączanie zasilania: Przełącznik na panelu przednim (zielona dioda LED)

Monitorowanie

• Obecność sygnału: Dioda LED SIGNAL (zielona) dla każdego kanału (wyzwalanie przy - 40 dBV)
• Clipping: Dioda LED CLIP (czerwona) dla każdego kanału
• Ochrona: Dioda LED PROT (czerwona) dla par kanałów (połączona dioda LED PROT/TH)
• Tryb czuwania: dioda LED AUTO STANDBY ON/OFF (zielona) dla każdego urządzenia
• Tryb czuwania / wyciszenie: dioda LED AUTO STANDBY (pomarańczowa) dla par kanałów
• Ochrona termiczna: dioda LED TH (pomarańczowa) dla par kanałów (połączona dioda LED PROT/TH)
• Włączony: dioda LED ON (zielona) dla każdego urządzenia
• Połączenie: dioda LED LINK (biała) dla każdego kanału

Fizyczne

• Temperatura pracy:
  • od -10º do 50º C
  • od 14º do 122º F
• Wilgotność podczas pracy: 5-85% RH, bez kondensacji
• Temperatura przechowywania:
  • od -10º do 50º C
  • od 14º do 122º F
• Wilgotność przechowywania: 5–85% RH, bez kondensacji
• Dołączone akcesoria: tylna podpórka do montażu w szafie rack
• Wymiary: 482,6 x 44 x 414 mm / 19 x 1,73 x 16,29 cala (szer. x wys. x gł.)
• Waga: 10,2 kg / 22,5 funta
