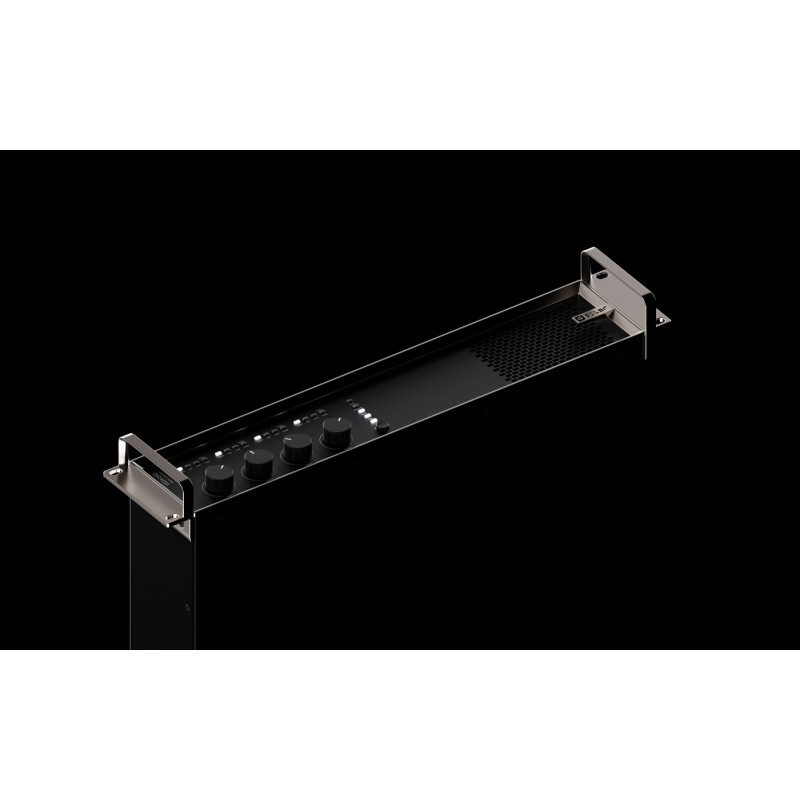

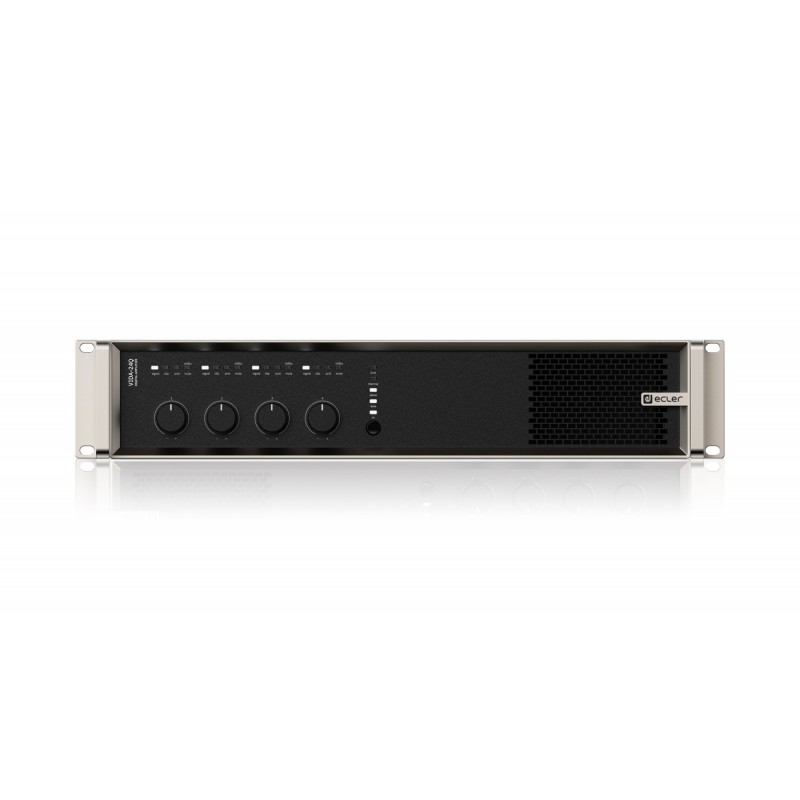

Ecler VIDA-24Q - Wzmacniacz instalacyjny

Ecler VIDA-24Q - Wzmacniacz instalacyjny

VIDA-24Q to wzmacniacz cyfrowy o mocy 2400 W, wyposażony w 4 wzmacniane wyjścia, które można niezależnie skonfigurować pod kątem wysokiej (100/70 V) lub niskiej (8/4/2 omy) impedancji. Technologia VersaPower, opracowana przez firmę Ecler, umożliwia asymetryczną dystrybucję mocy, a dzięki narzędziu Smart VersaPower ułatwia instalatorom inteligentną i szybką konfigurację. Ponadto technologia wzmocnienia klasy D oraz konfigurowalne funkcje automatycznego trybu czuwania i uśpienia dla 4 wyjść dodatkowo poprawiają efektywność energetyczną. Urządzenie to oferuje szeroki zakres możliwości dzięki 4 wejściom analogowym i 4 cyfrowym wejściom Dante/AES67, odtwarzaczowi audio – z gniazdem microSD dla lokalnych plików audio – oraz generatorowi sygnału, a także 2 pomocniczym wyjściom liniowym i cyfrowym wyjściom Dante/AES67. Wszystkimi tymi funkcjami zarządza się za pomocą intuicyjnej aplikacji internetowej, która między innymi umożliwia routing sygnału – matrycę –, przetwarzanie sygnału audio – takie jak korekcja lub ograniczniki –, zarządzanie priorytetami, konfigurację GPIO poprzez zdarzenia, a także zdarzenia kalendarzowe, zarządzanie listami odtwarzania i zawartością kart SD, ułatwiając w ten sposób uruchomienie instalacji audiowizualnej, jej konserwację i dostosowanie do indywidualnych potrzeb. Dzięki aplikacji na Androida/iOS/Web dostępnej dla użytkownika końcowego, instalacja audio może być przez niego zarządzana w łatwy, intuicyjny i spersonalizowany sposób.

• 4 wzmocnione wyjścia VersaPower asymetryczne zarządzanie mocą 2400 W
• 4 wyjścia Dante i 4 wyjścia Dante/AES67* (*obsługiwane od wersji oprogramowania sprzętowego v1.02 lub wyższej)
• 2 wyjścia pomocnicze
• 4 wejścia analogowe
• Odtwarzacz audio MicroSD/SDHC
• Wewnętrzna matryca i przetwarzanie sygnału
• Aplikacja internetowa do konfiguracji urządzenia
• Inteligentne zarządzanie zasilaniem VersaPower
• Sterowanie i zaplanowane zdarzenia dla automatyzacji
• Dostosowane panele użytkownika
• Aplikacja do zdalnego sterowania dla systemów iOS/Android/Web
• Tryb ultra niskiego zużycia energii „Sleep Mode”
• Kompatybilność z platformą zdalnego monitorowania i sterowania EclerCLOUD.

Specyfikacja techniczna

Kanały

• Liczba kanałów wyjściowych: 4
• Typ połączenia wyjściowego:
  • 2-pinowy Euroblock. Rozstaw: 7,62 mm
  • Nr ref.: DEGSON 5EDGRC-7.62
• Konfiguracja wyjścia:
  • Lo-Z/Hi-Z, 70 V/100 V, 4 Ω/8 Ω/2 Ω.
  • Wybór trybu wyjściowego dla każdego kanału.

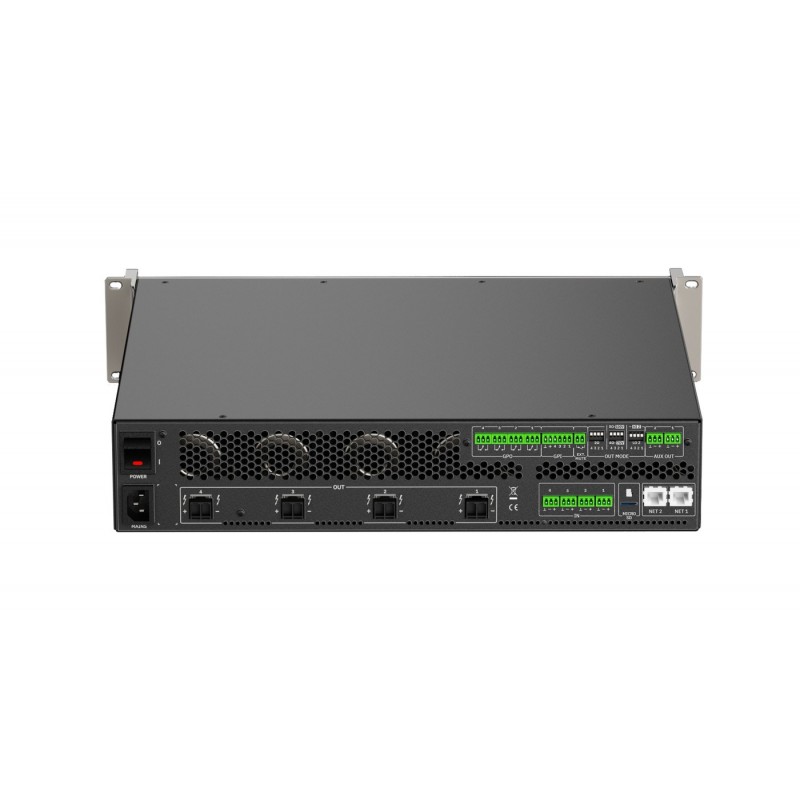

  • Przełączniki DIP SWITCH na tylnym panelu
• Liczba kanałów wejściowych:
  • 4 analogowe kanały wejściowe.
  • 4 kanały sieciowe DANTE/AES67 Rx.
  • 1 wbudowany odtwarzacz, 1 wbudowany generator sygnału
• Typ połączenia wejściowego:
  • Cyfrowe: Ethernet, zarządzane przez kontroler Dante/AES67
  • Analogowe: IN1-4: 3-pinowe złącze Euroblock, symetryczne, rozstaw 3,5 mm
• Konfiguracja wejść: Matryca cyfrowa 4 wejścia x 6 wyjść

Wyjścia pomocnicze

• Liczba wyjść pomocniczych: 2
• Typ połączenia wyjścia pomocniczego: AUX1-2: 3-pinowe złącze Euroblock, symetryczne

Wyjścia cyfrowe

• Liczba wyjść cyfrowych: 4
• Typ połączenia wyjścia cyfrowego: Ethernet, zarządzane przez kontroler Dante/AES67

Versapower – symetryczne wszystkie kanały zasilane przy 1 kHz przy CF9dB przy 1% THD

• Maksymalna moc wyjściowa przy 8 Ω: 600 W
• Maksymalna moc wyjściowa przy 4 Ω: 600 W
• Maksymalna moc wyjściowa przy 2 Ω: 600 W
• Maksymalna moc wyjściowa przy 100 V: 600 W
• Maksymalna moc wyjściowa przy 70 V: 600 W

Versapower – niesymetryczny pojedynczy kanał przy 1 kHz, CF9dB, 1% THD

• Maksymalna moc wyjściowa przy 8 Ω: 1400 W
• Maksymalna moc wyjściowa przy 4 Ω: 2400 W
• Maksymalna moc wyjściowa przy 2 Ω: 1600 W
• Maksymalna moc wyjściowa przy 100 V: 2400 W
• Maksymalna moc wyjściowa przy 70 V: 2000 W

Sygnał

• Wzmocnienie napięcia:
  • 28 do 40 dBV
  • 30,2 do 42,2 dBu
• Czułość wejściowa:
  • -6 do +6 dBV
  • -3,78 do 8,2 dBu
  • 0,5 do 2 Vrms
• Impedancja wejściowa: >24 kΩ
• Maksymalny poziom wejściowy:
  • +18 dBV
  • +20,2 dBu
• Pasmo przenoszenia: 15 Hz–25 kHz
• THD + szum:
  • < 0,1%
  • 0,015 typowo
• SNR: 95 dBA
• Przesłuch: >80 dB
• CMRR: >65 typowo
• Współczynnik tłumienia: >500

Elektryczne

• Zasilanie: Uniwersalny, regulowany SMPS z PFC
• Wymagania sieciowe: 100-240 V przy 50-60 Hz (±10%)
• Korekcja współczynnika mocy: > 0,96
• Złącze sieciowe: gniazdo IEC C14

Moc i ciepło przy 230 V AC - 1/4 mocy, przy 4 Ω (wszystkie kanały aktywne)

• Moc:
  • 848 W
  • 888 VA
• Pobór prądu: 3,88 Arms
• Strata ciepła:
  • 214,1 kcal/h
  • 849,8 BTU/h

Moc i ciepło przy 230 V AC – 1/8 mocy, przy 4 Ω (wszystkie kanały aktywne)

• Moc:
  • 498 W
  • 536 VA
• Pobór prądu: 2,33 Arms
• Strata ciepła:
  • 170,3 kcal/h
  • 675,8 BTU/h

Moc i ciepło przy 230 V AC – tryb bezczynności

• Moc:
  • 72 W
  • 122 VA
• Pobór prądu: 0,52 Arms
• Strata ciepła:
  • 61,9 kcal/h
  • 245,7 BTU/h

Moc i ciepło przy 230 V AC – tryb czuwania/uśpienia

• Moc:
  • 4,1 W
  • 23,8 VA
• Pobór prądu: 0,1 Arms
• Strata ciepła:
  • 3,5 kcal/h
  • 14 BTU/h

Moc i ciepło przy 120 V AC – 1/4 mocy, przy 4 Ω (wszystkie kanały aktywne)

• Moc:
  • 855 W
  • 865 VA
• Pobór prądu: 7,37 Arms
• Strata ciepła:
  • 219,3 kcal/h
  • 870,3 BTU/h

Moc i ciepło przy 120 V AC – 1/8 mocy, przy 4 Ω (wszystkie kanały aktywne)

• Moc:
  • 483 W
  • 493 VA
• Pobór prądu: 4,16 Arms
• Strata ciepła:
  • 157,4 kcal/h
  • 624,6 BTU/h

Moc i ciepło przy 120 V AC – tryb bezczynności

• Moc:
  • 68 W
  • 89 VA
• Pobór prądu: 0,75 A
• Strata ciepła:
  • 58,5 kcal/h
  • 232,1 BTU/h

Moc i ciepło przy 120 V AC – tryb czuwania/uśpienia

• Moc:
  • 3,6 W
  • 10,2 VA
• Pobór prądu: 0,09 Arms
• Strata ciepła:
  • 3,1 kcal/h
  • 12,3 BTU/h

Technologie

• Technologia wzmocnienia: klasa D
• Oszczędność energii:
  • Funkcja automatycznego trybu gotowości programowalna dla każdego kanału
  • Możliwość wyboru funkcji trybu uśpienia
• Sprawność: 72%
• Chłodzenie: Wentylator
• Maksymalny hałas wentylatora: 53 dB

DSP

• Opóźnienie: 2,8 ms
• Przetwarzanie cyfrowe: 32/64 bit
• Przetwarzanie wejść: Brama szumów, HPF, Freq. Shifter, kompresor/limiter
• Przetwarzanie wyjść:
  • Opóźnienie, korektor parametryczny, korektor graficzny niezależny dla każdego wyjścia wzmacniacza i wyjścia pomocniczego
  • Limitery niezależne dla każdego wyjścia wzmacniacza
  • Inteligentne zarządzanie energią VersaPower
• Inne: Zarządzanie presetami, matryca wewnętrzna, zarządzanie sygnałami priorytetowymi i zapasowymi, grupy lokalne i sieciowe, zarządzanie zdarzeniami, w tym kalendarz

Zabezpieczenia

• Zabezpieczenie DC: Tak
• Zabezpieczenie HF: Tak
• Zabezpieczenie przed zwarciem: Tak
• Limiter przesterowania: Tak
• Limiter długoterminowy: Tak
• Zabezpieczenie termiczne: Tak

Złącza zdalnego sterowania

• Włączanie/wyłączanie: Nie
• GPI: 4 GPI (0–10 V)
• GPO: 4 styki NC/NO
• Zewnętrzne wyciszenie: Tak, styk

Sterowanie lokalne

• Tłumiki: programowalne pokrętła na panelu przednim
• Ustawienia trybu wyjściowego:
  • Lo-Z/Hi-Z, 70 V/100 V, 4 Ω/8 Ω/2 Ω
  • Wybór trybu wyjściowego dla każdego kanału
• Tryb RUN/SLEEP: tak, przycisk na panelu przednim
• Włączanie/wyłączanie zasilania: tak, przełącznik na panelu tylnym

Łączność

• Ethernet: Ethernet Base-Tx 10/100/1000 Mb Auto X-Over
• Protokół DANTE:
  • Dante/AES67 4x kanały Tx / 4x kanały Rx (2/2 przepływy)
  • Funkcja podstawowa i dodatkowa. Porty RJ-45
  • (Ustawienia za pomocą wbudowanej aplikacji internetowej)
• Programowanie i sterowanie: Wbudowana aplikacja internetowa

Monitorowanie

• Obecność sygnału: Dioda LED SP (biała) dla każdego kanału
• Clipping: Dioda LED CLIP (czerwona) dla każdego kanału
• Ochrona: Dioda LED PROT (czerwona) dla każdego kanału
• Tryb gotowości / wyciszenie: Dioda LED STBY/MUTE (biała) dla każdego kanału
• Limit: dioda LED LIMIT (czerwona) dla każdego urządzenia
• Termiczny: dioda LED THERMAL (czerwona) dla każdego urządzenia
• Dante: dioda LED DANTE/AES67 (biała) dla każdego urządzenia
• Dane: dioda LED DATA (biała) dla każdego urządzenia
• Włączony: dioda LED ON (biała) dla każdego urządzenia

Silnik cyfrowy

• Procesor: czterordzeniowy 64-bitowy 1,5 GHz

Konwertery audio

• Częstotliwość próbkowania: 48 kHz
• Rozdzielczość: 24 bity
• Zakres dynamiczny: 114 dB

Zegar czasu rzeczywistego

• Czas przechowywania: > 5 lat
• Dokładność: ±1 minuta / miesiąc
• Bateria: VARTA CR2032 3 V, 230 mAh

Pamięć lokalna

• Micro SD: SDXC
• Pojemność: do 2 TB
• System plików:
  • FAT16, FAT 32, VFAT (odczyt/zapis)
  • NTFS (odczyt)
  • Wiele partycji do 1
• Obsługiwane pliki audio: mp3, ogg, WAV, FLAC, AIFF
• Analiza plików:
  • 65354 odtwarzalne foldery
  • 65354 odtwarzalne foldery w każdym folderze
  • 65354 odtwarzalne pliki w każdym folderze
• Hierarchia folderów: do 8 zawierających katalog główny
• Sortowanie:
  • UNICODE, w porządku alfabetycznym
  • Do 100 folderów / plików w folderze
  • Foldery/pliki powyżej 100 sortowane w porządku FAT

Fizyczne

• Temperatura pracy:
  • Min: -10°C ; 14°F
  • Maks: 50°C ; 122°F
• Wilgotność podczas pracy: 5–85% RH, bez kondensacji
• Temperatura przechowywania:
  • Min: -10°C ; 14°F
  • Maks: 50°C ; 122°F
• Wilgotność podczas przechowywania: 5–85% RH, bez kondensacji
• Opcje instalacji: Instalacja w szafie 19" i na biurku
• Dołączone akcesoria: przewody zasilające, złącza Euroblock (wejścia/wyjścia), nóżki do montażu na biurku, elementy montażowe do montażu w szafie 19"
• Wymiary: 482,6 x 88 x 410 mm / 19 x 3,46 x 16,14 cala (szer. x wys. x gł.)
• Waga: 9,3 kg / 20,5 funta
