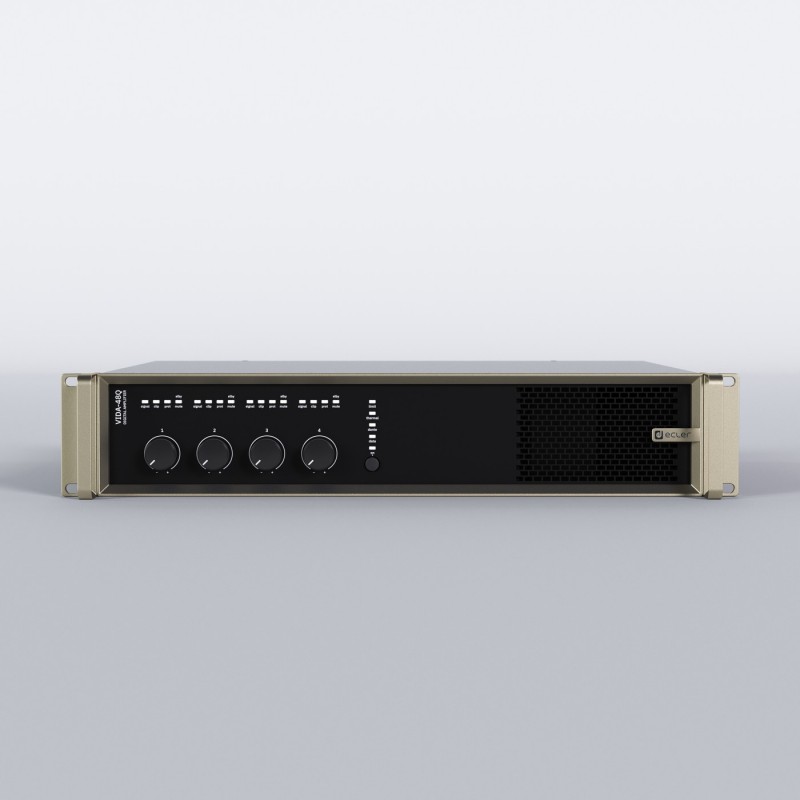

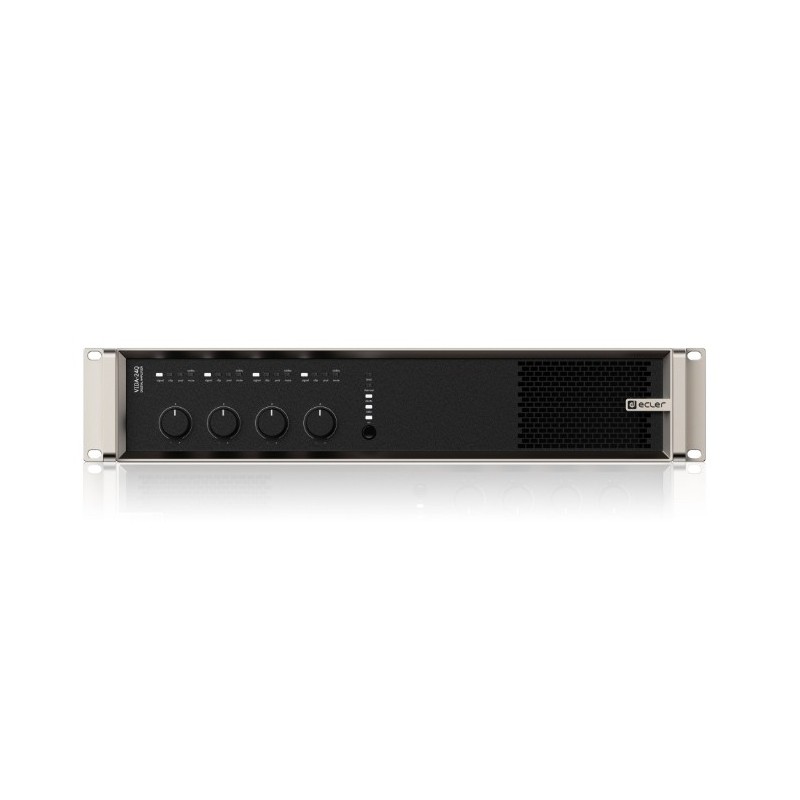

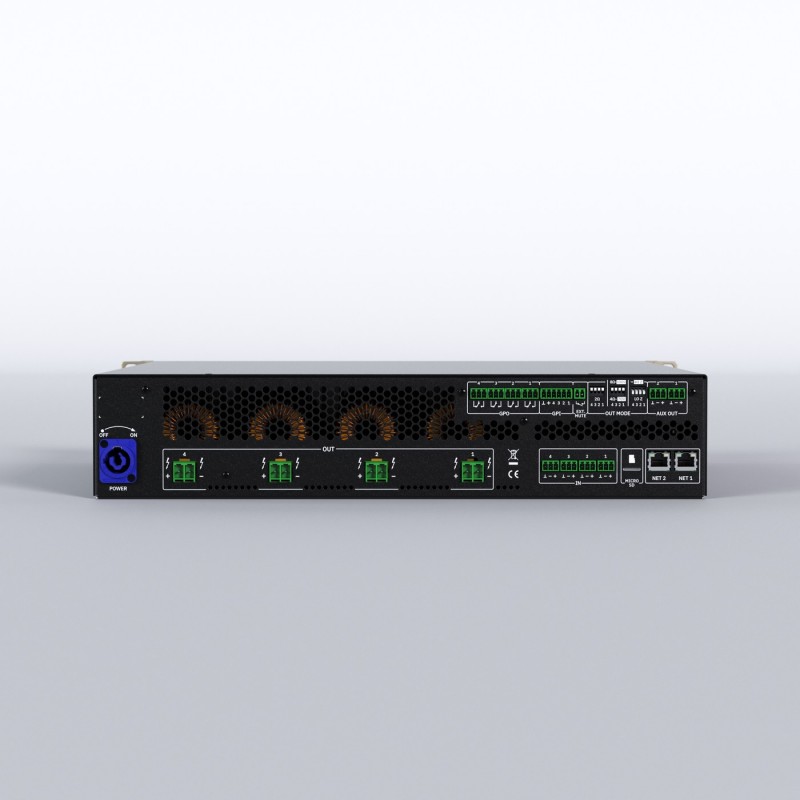

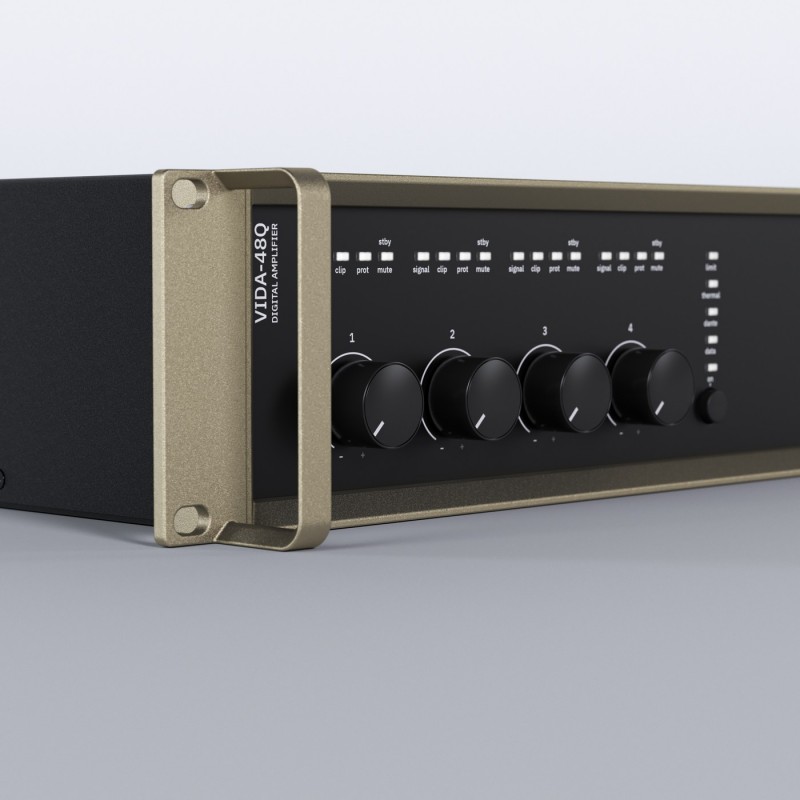

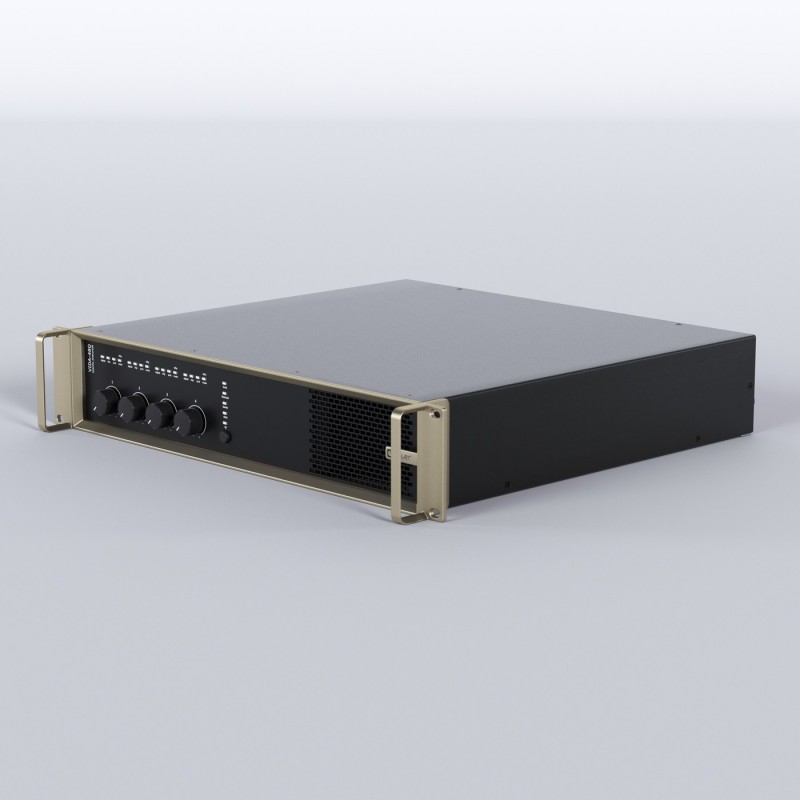

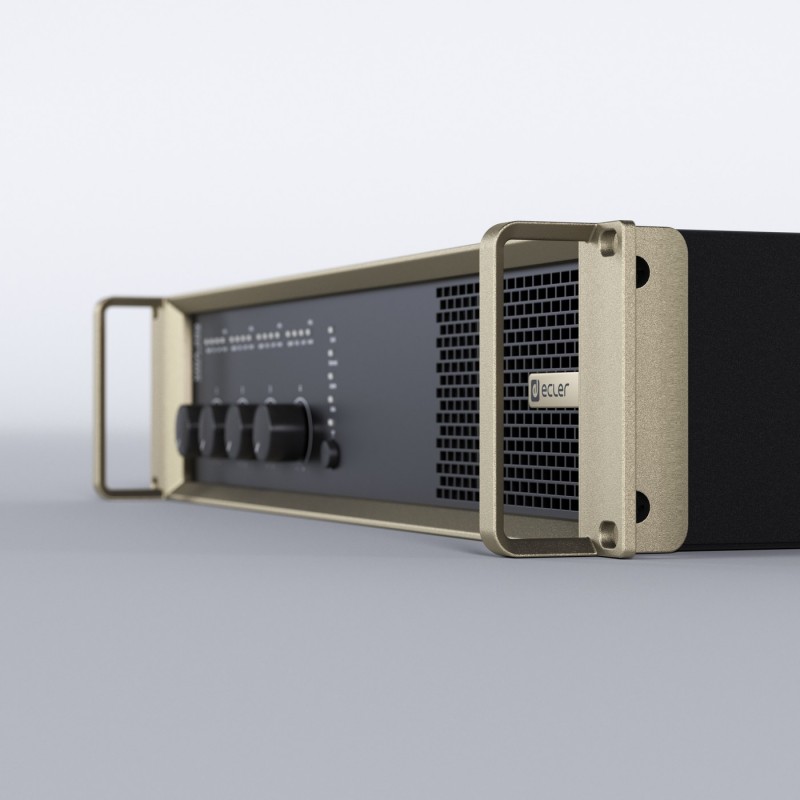

Ecler VIDA-48Q - Wzmacniacz instalacyjny

Ecler VIDA-48Q - Wzmacniacz instalacyjny

VIDA-48Q to wzmacniacz cyfrowy o mocy 4800 W, wyposażony w 4 wzmacniane wyjścia, które można niezależnie skonfigurować pod kątem wysokiej (100/70 V) lub niskiej (8/4/2 omy) impedancji. Technologia VersaPower, opracowana przez firmę Ecler, umożliwia asymetryczną dystrybucję mocy, a dzięki narzędziu Smart VersaPower ułatwia instalatorom inteligentną i szybką konfigurację. Ponadto technologia wzmocnienia klasy D oraz konfigurowalne funkcje automatycznego trybu czuwania i uśpienia dla 4 wyjść dodatkowo poprawiają efektywność energetyczną. Urządzenie to oferuje szeroki zakres możliwości dzięki 4 wejściom analogowym i 4 cyfrowym wejściom Dante/AES67, odtwarzaczowi audio – z gniazdem microSD dla lokalnych plików audio – oraz generatorowi sygnału, a także 2 pomocniczym wyjściom liniowym i 4 cyfrowym wyjściom Dante/AES67. Wszystkimi tymi funkcjami zarządza się za pomocą intuicyjnej aplikacji internetowej, która między innymi umożliwia routing sygnału – matrycę –, przetwarzanie sygnału audio – takie jak korekcja lub ograniczniki –, zarządzanie priorytetami, konfigurację GPIO poprzez zdarzenia, a także zdarzenia kalendarzowe, zarządzanie listami odtwarzania i zawartością kart SD, ułatwiając w ten sposób uruchomienie instalacji audiowizualnej, jej konserwację i dostosowanie do indywidualnych potrzeb. Dzięki aplikacji na Androida/iOS/Web dostępnej dla użytkownika końcowego, instalacja audio może być przez niego zarządzana w łatwy, intuicyjny i spersonalizowany sposób.

• 4 wzmocnione wyjścia VersaPower asymetryczne zarządzanie mocą 4800 W.
• 4 wyjścia Dante™ i 4 wejścia Dante/AES67.
• 2 wyjścia pomocnicze.
• 4 wejścia analogowe.
• Odtwarzacz audio MicroSD/SDHC.
• Wewnętrzna matryca i przetwarzanie sygnału.
• Aplikacja internetowa do konfiguracji urządzenia.
• Inteligentne zarządzanie mocą VersaPower.
• Sterowanie i zaplanowane zdarzenia dla automatyzacji.
• Indywidualnie dostosowane panele użytkownika.
• Aplikacja do zdalnego sterowania dla systemów iOS/Android/Web.
• Tryb ultra niskiego zużycia energii „Sleep Mode”.
• Kompatybilność z platformą zdalnego monitorowania i sterowania EclerCLOUD.

Specyfikacja techniczna

Kanały

• Liczba kanałów wyjściowych: 4
• Typ połączenia wyjściowego:
  • 2-pinowy Euroblock. Rozstaw: 7,62 mm
  • Nr ref.: DEGSON 5EDGRC-7.62
• Konfiguracja wyjścia:
  • Lo-Z/Hi-Z, 70 V/100 V, 4 Ω/8 Ω/2 Ω
  • Wybór trybu wyjściowego dla każdego kanału
  • Przełączniki DIP na tylnym panelu
• Liczba kanałów wejściowych:
  • 4 analogowe kanały wejściowe
  • 4 kanały sieciowe DANTE/ AES67 Rx
  • 1 wbudowany odtwarzacz, 1 wbudowany generator sygnału
• Typ połączenia wejściowego:
  • Cyfrowe: Ethernet, zarządzane przez kontroler Dante/ AES67
  • Analogowe: IN1-4: 3-pinowe złącze Euroblock, symetryczne, rozstaw 3,5 mm.
• Konfiguracja wejść: Matryca cyfrowa 4 wejścia x 6 wyjść (ustawienia za pomocą wbudowanej aplikacji internetowej)

Wyjścia pomocnicze

• Liczba wyjść pomocniczych: 2
• Typ połączenia wyjść pomocniczych: AUX1-2: 3-pinowe złącze Euroblock, symetryczne (rozstaw Euroblock 3,5 mm. Ustawienia za pomocą wbudowanej aplikacji internetowej)

Wyjścia cyfrowe

• Liczba wyjść cyfrowych: 4
• Typ połączenia wyjścia cyfrowego: Ethernet, zarządzane przez kontroler Dante/ AES67

Versapower - symetryczne wszystkie kanały zasilane @1kHz @CF9dB @ 1%THD

• Maksymalna moc wyjściowa @ 8Ω: 1200W
• Maksymalna moc wyjściowa @ 4Ω: 1200W
• Maksymalna moc wyjściowa przy 2 Ω: 1200 W
• Maksymalna moc wyjściowa przy 100 V: 1200 W
• Maksymalna moc wyjściowa przy 70 V: 1200 W

Versapower – niesymetryczny pojedynczy kanał zasilany przy 1 kHz, CF9dB, 1% THD

• Maksymalna moc wyjściowa przy 8 Ω: 1400 W
• Maksymalna moc wyjściowa przy 4 Ω: 2600 W
• Maksymalna moc wyjściowa przy 2 Ω: 1800 W
• Maksymalna moc wyjściowa przy 100 V: 2860 W
• Maksymalna moc wyjściowa przy 70 V: 2000 W

Sygnał

• Wzmocnienie napięcia:
  • 28 do 40 dBV
  • 30,2 do 42,2 dBu
• Czułość wejściowa:
  • -6 do +6 dBV
  • -3,78 do 8,2 dBu
  • 0,5 do 2 Vrms
  • (regulowana za pomocą narzędzia Smart Versa Power)
• Impedancja wejściowa: >24 k (symetryczna)
• Maksymalny poziom wejściowy:
  • +18 dBV
  • +20,2 dBu
  • (@ wzmocnienie 34 dBV)
• Pasmo przenoszenia: 15 Hz–25 kHz (-3 dB, 1 W przy dowolnym obciążeniu)
• THD + szum:
  • < 0,1 %
  • 0,015 typowo
  • (@ 1 kHz, od 0,1 W do pełnej mocy)
• SNR: 95 dBA (wzmocnienie 40 dB, od 20 Hz do 20 kHz)
• Przesłuch: >80 dB (@ 1 kHz)
• CMRR: > 65 typ. (od 20 Hz do 20 kHz)
• Współczynnik tłumienia: >500 (@ 8Ω, od 20 Hz do 1 kHz)

Elektryczne

• Zasilanie: Uniwersalny, regulowany zasilacz impulsowy SMPS z PFC
• Wymagania dotyczące sieci prądu przemiennego: 100–240 V przy 50–60 Hz ((±10%)
• Korekcja współczynnika mocy: > 0,96 (moc wyjściowa > 500 W)
• Złącze sieciowe AC: powerCON®

Moc i ciepło przy 230 V AC – 1/4 mocy, przy 4 Ω (wszystkie kanały aktywne)

• Moc: 1555 W | 1606 VA
• Pobór prądu: 7,08 Arms
• Strata ciepła: 312,2 kcal/h | 1238,9 BTU/h

Moc i ciepło przy 230 V AC – 1/8 mocy, przy 4 Ω (wszystkie kanały aktywne)

• Moc: 864 W | 970 VA
• Pobór prądu: 4,24 Arms
• Strata ciepła: 220,2 kcal/h | 873,7 BTU/h

Moc i ciepło przy 230 V AC – tryb bezczynności

• Moc: 72 W | 125 VA
• Pobór prądu: 0,55 Arms
• Strata ciepła: 61,9 kcal/h | 245,7 BTU/h

Moc i ciepło przy 230 V AC – tryb czuwania/uśpienia

• Moc: 3,74 W | 31 VA
• Pobór prądu: 0,13 Arms
• Strata ciepła: 3,22 kcal/h | 12,76 BTU/h

Moc i ciepło przy 120 V AC – 1/4 mocy, przy 4 Ω (wszystkie kanały aktywne)

• Moc: 1589 W | 1660 VA
• Pobór prądu: 14,4 Arms
• Strata ciepła: 341,4 kcal/h | 1355 BTU/h

Moc i ciepło przy 120 V AC – 1/8 mocy, przy 4 Ω (wszystkie kanały aktywne)

• Moc: 866 W | 940 VA
• Pobór prądu: 8,03 Arms
• Strata ciepła: 221,9 kcal/h | 880,55 BTU/h

Moc i ciepło przy 120 V AC – bez obciążenia

• Moc: 68 W | 120 VA
• Pobór prądu: 0,99 Arms
• Strata ciepła: 57,6 kcal/h | 228,7 BTU/h

Moc i ciepło przy 120 V AC – tryb czuwania/uśpienia

• Moc: 3,25 W | 10,7 VA
• Pobór prądu: 0,089 Arms
• Strata ciepła: 2,9 kcal/h | 11,1 BTU/h

Technologie

• Technologia wzmocnienia: klasa D
• Oszczędność energii:
  • Funkcja automatycznego trybu gotowości programowalna dla każdego kanału
  • Funkcja trybu uśpienia z możliwością wyboru
• Sprawność: 77% (1/4 mocy, przy 4Ω 230 V AC)
• Chłodzenie: wentylator (wymuszony przepływ powietrza, przepływ powietrza od przodu do tyłu. Temperatura regulowana w sposób ciągły, zmienna prędkość)
• Maksymalny hałas wentylatora: 55,5 dBA (maksymalny hałas akustyczny przy 1 m)

DSP

• Opóźnienie: 2,8 ms (wejście analogowe do wyjścia analogowego)
• Przetwarzanie cyfrowe: 32/64 bit
• Przetwarzanie wejść: bramka szumów, HPF, przesuw częstotliwości, kompresor/limiter (Ustawienia za pomocą wbudowanej aplikacji internetowej)
• Przetwarzanie wyjść:
  • Opóźnienie, korektor parametryczny, korektor graficzny niezależny dla każdego wyjścia wzmacniacza i wyjścia pomocniczego.
  • Limitery niezależne dla każdego wyjścia wzmacniacza
  • Inteligentne zarządzanie zasilaniem VersaPower
  • (Ustawienia za pomocą wbudowanej aplikacji internetowej)
• Inne: Zarządzanie presetami, matryca wewnętrzna, zarządzanie sygnałami priorytetowymi i zapasowymi, grupy lokalne i sieciowe, zarządzanie zdarzeniami, w tym kalendarz (Ustawienia za pomocą wbudowanej aplikacji internetowej)

Zabezpieczenia

• Zabezpieczenie DC: Tak
• Zabezpieczenie HF: Tak
• Zabezpieczenie przed zwarciem: Tak
• Ogranicznik klipu: Tak
• Ogranicznik długotrwały: Tak
• Zabezpieczenie termiczne: Tak

Złącza zdalnego sterowania

• Włączanie/wyłączanie: Nie
• GPI: 4 x GPI (0–10 V) (funkcja i ustawienia za pomocą wbudowanej aplikacji internetowej, 5-pinowe złącze Euroblock, tylny panel. Rozstaw Euroblock 3,5 mm)
• GPO:
  • x4 styki NC / NO
  • 4x 3-pinowe złącze Euroblock, tylny panel
  • Rozstaw Euroblock 3,5 mm
• Zewnętrzne wyciszenie: Tak, styk (2-pinowe złącze Euroblock, tylny panel, rozstaw Euroblock 3,5 mm)

Sterowanie lokalne

• Tłumiki: Programowalne pokrętła na panelu przednim (domyślnie: tłumiki wzmocnionych wyjść)
• Ustawienia trybu wyjściowego:
• Lo-Z/Hi-Z, 70 V/100 V, 4 Ω/8 Ω/2 Ω
• Wybór trybu wyjściowego dla każdego kanału
• (przełączniki DIP na tylnym panelu)
• Tryb RUN/SLEEP: Tak, przycisk na panelu przednim (działa po naciśnięciu przez ponad 0,5 sekundy)
• Włączanie/wyłączanie zasilania: Tak, przełącznik na panelu tylnym (czerwona dioda LED)

Łączność

• Ethernet:
  • Ethernet Base-Tx 10/100/1000 Mb Auto X-Over
  • 2 porty przełącznika Ethernet
  • (CAT5 do 100 m. Ustawienia za pomocą wbudowanej aplikacji internetowej)
• Protokół DANTE:
  • Dante/ AES67 4x Tx / 4x Rx kanały (2/2 przepływy)
  • Funkcja podstawowa i dodatkowa. Porty RJ-45
  • (Ustawienia za pomocą wbudowanej aplikacji internetowej)
• Programowanie i sterowanie: Wbudowana aplikacja internetowa

Monitorowanie

• Obecność sygnału: dioda LED SP (biała) dla każdego kanału (wyzwalanie przy -40 dBV)
• Clipping: dioda LED CLIP (czerwona) dla każdego kanału (clipping, ogranicznik mocy Versa, moc szczytowa, przeciążenie zasilania)
• Ochrona:
• Dioda LED PROT (czerwona) dla każdego kanału (przeciążenie prądowe, zwarcie wyjściowe, zbyt niskie napięcie, zbyt wysokie napięcie,
• DC OUT (powolne miganie), ochrona HF (szybkie miganie)
• Tryb gotowości / wyciszenie:
• Dioda LED STBY/MUTE (biała) dla każdego kanału
• (włączona w trybie STBY, migająca w trybie MUTE)
• Limit:
• Dioda LED LIMIT (czerwona) dla każdego urządzenia
• (przeciążenie zasilania)
• Ochrona termiczna: Dioda LED THERMAL (czerwona) dla każdego urządzenia (ogranicznik temperatury)
• Dante: Dioda LED DANTE/ AES67 (biała) dla każdego urządzenia (wyłączona bez połączenia, włączona w trybie MASTER, migająca w trybie SLAVE)
• Dane: Dioda LED DATA (biała) dla każdego urządzenia (włączona przy DATA)
• Włączona:
• Dioda LED ON (biała) na jednostkę (włączona przy RUN,
• wolno migająca przy SLEEP przyciskiem, szybko migająca przy SLEEP przez AUTOSTBY, bardzo szybko migająca przy usterce sprzętowej)

Silnik cyfrowy

• Procesor: czterordzeniowy 64-bitowy 1,5 GHz

Konwertery audio

• Częstotliwość próbkowania: 48 kHz
• Rozdzielczość: 24 bity
• Zakres dynamiczny: 114 dB

Zegar czasu rzeczywistego

• Czas retencji: > 5 lat
• Dokładność: ±1 minuta / miesiąc
• Bateria: VARTA CR2032 3 V, 230 mAh

Pamięć lokalna

• Micro SD: SDXC
• Pojemność: do 2 TB
• System plików:
  • FAT16, FAT 32, VFAT (odczyt/zapis)
  • NTFS (odczyt)
  • Wiele partycji do 1
• Obsługiwane pliki audio: mp3, ogg, WAV, FLAC, AIFF
• Analiza plików:
  • 65354 odtwarzalne foldery
  • 65354 odtwarzalne foldery w każdym folderze
  • 65354 odtwarzalne pliki w każdym folderze
• Hierarchia folderów: do 8 zawierających katalog główny
• Sortowanie:
  • UNICODE, w porządku alfabetycznym
  • Do 100 folderów/plików w folderze
  • Foldery/pliki powyżej 100 sortowane w porządku FAT

Fizyczne

• Temperatura pracy:
  • od -10º do 50º C
  • od 14º do 122º F
• (wydajność może być zmniejszona powyżej 40 °C)
• Wilgotność podczas pracy: 5–85% RH, bez kondensacji
• Temperatura przechowywania:
  • od -10º do 50º C
  • od 14º do 122º F
• Wilgotność przechowywania: 5–85% RH, bez kondensacji
• Opcje instalacji: Instalacja w szafie 19" i na biurku
• Akcesoria w zestawie: kabel powerCON®, złącza Euroblock (wejścia/wyjścia), nóżki do montażu na biurku, elementy montażowe do szafy 19"
• Akcesoria opcjonalne: -
• Wymiary: 482,6 x 88 x 410 mm / 19 x 3,46 x 16,14 cala (szer. x wys. x gł.)
• Waga: 9,9 kg / 21,8 funta
