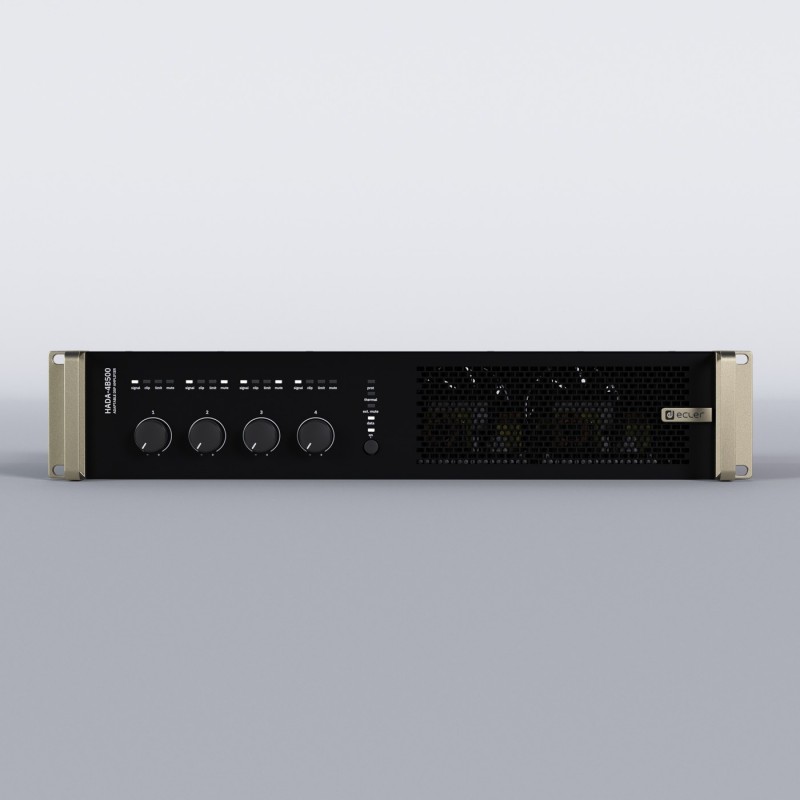

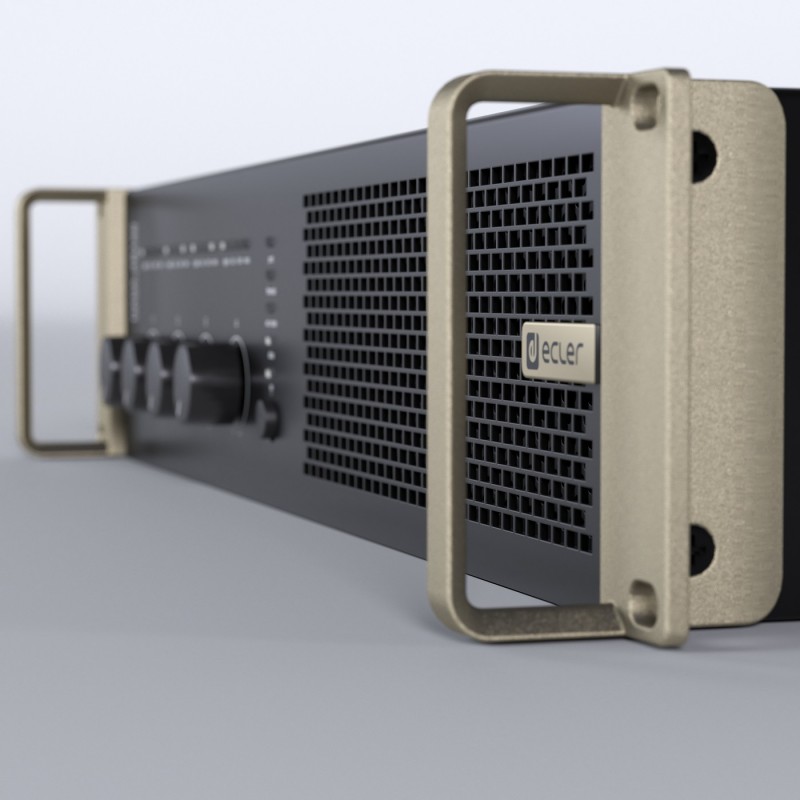

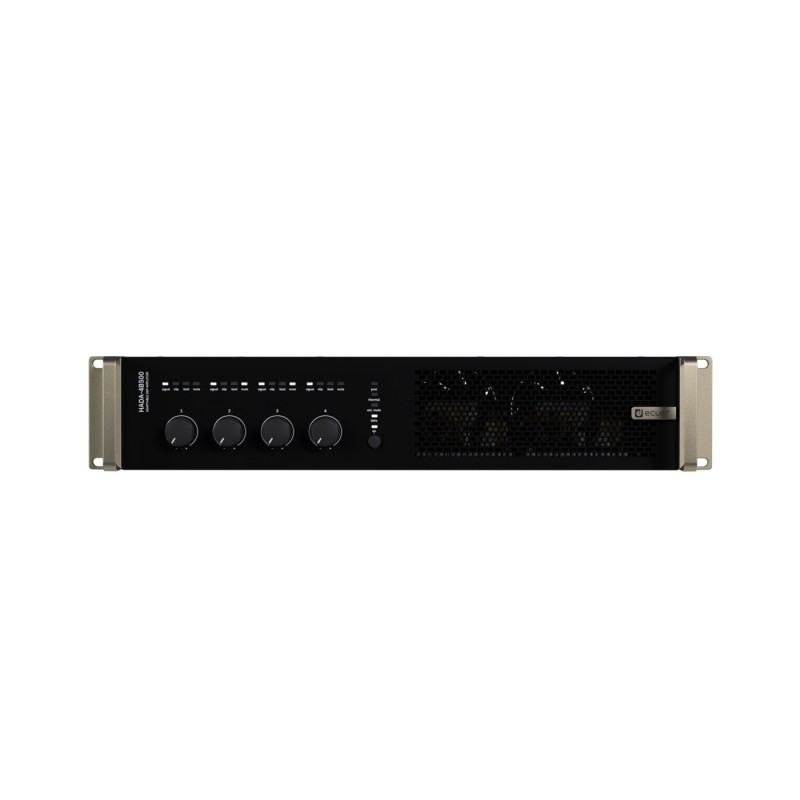

Ecler HADA-4B500 - Wzmacniacz cyfrowy

Ecler HADA-4B500 - Wzmacniacz cyfrowy

HADA-4B500 to wzmacniacz cyfrowy o mocy 4x500 W, który obsługuje obciążenia o niskiej i wysokiej impedancji. Wbudowany procesor DSP, za pośrednictwem oprogramowania DSP Manager, umożliwia dostosowanie sygnału wejściowego i wyjściowego za pomocą korektorów parametrycznych, kompresorów wielopasmowych, limiterów i opóźnień, a każdą konfigurację można zapisać jako preset. Oprócz opcji oprogramowania, poziomy wejściowe można kontrolować za pomocą potencjometrów na panelu przednim, za pomocą pilotów zdalnego sterowania wykorzystujących GPI na panelu tylnym lub za pomocą TCP/IP z systemów sterowania innych producentów. Wszystkie wzmacniacze serii HADA są wyposażone w wydajną ochronę termiczną, ochronę przed prądem stałym, ochronę przed przetężeniem i ochronę HF, co zapewnia całkowitą niezawodność w każdym rodzaju instalacji.

• 4 wyjścia 500 W przy 4 omach.
• 2 x 1000 W przy HiZ (100/70 V) w trybie mostkowym.
• 4 wejścia analogowe na złączach Euroblock.
• 4 GPI do zdalnej regulacji głośności.
• 1 zewnętrzne wyciszenie.
• Wewnętrzny mikser matrycowy i przetwarzanie sygnału.
• Oprogramowanie HADA DSP Manager do konfiguracji i sterowania urządzeniami.
• Sterowanie przez urządzenia innych producentów za pośrednictwem TCP/IP.

Specyfikacja techniczna

Kanały

• Liczba kanałów wyjściowych: 4
• Typ połączenia wyjściowego: 2-pinowy Euroblock
• Konfiguracja wyjścia:
  • Lo-Z/Hi-Z, 70 V/100 V (tryb mostkowy), 4 Ω/8 Ω
  • Wybór trybu wyjściowego dla każdego kanału/pary za pomocą oprogramowania
  • (Ustawienia za pomocą HADA DSP Manager)
• Liczba kanałów wejściowych: 4 analogowe kanały wejściowe
• Typ połączenia wejściowego: Analogowe: IN1-4: 3-pinowe złącze Euroblock, symetryczne, rozstaw 3,5 mm
• Konfiguracja wejściowa:
  • Matryca cyfrowa 4 wejścia x 4 wyjścia wzmacniacza
  • (Ustawienia za pomocą HADA DSP Manager)

Moc wyjściowa – wszystkie kanały sterowane przy 1% THD

• Maksymalna moc wyjściowa przy 8 Ω: 250 W (wszystkie kanały sterowane przy 1% THD)
• Maksymalna moc wyjściowa przy 4 Ω: 500 W (wszystkie kanały sterowane przy 1% THD)
• Maksymalna moc wyjściowa przy 2,7 Ω: 360 W (wszystkie kanały przy 1% THD)
• Maksymalna moc wyjściowa w trybie mostkowym przy 4 Ω: 1000 W (wszystkie kanały przy 1% THD)
• Maksymalna moc wyjściowa w trybie mostkowym przy 8 Ω: 1000 W (wszystkie kanały przy 1% THD)
• Maksymalna moc wyjściowa przy 100 V: 1000 W (tryb mostkowy) (wszystkie kanały sterowane przy 1% THD)
• Maksymalna moc wyjściowa przy 70 V: 1000 W (tryb mostkowy) (wszystkie kanały sterowane przy 1% THD)

Sygnał

• Wzmocnienie napięcia:
  • 31 do 37 dBV
  • 33,2 do 39,2 dBu
• Czułość wejściowa:
  • -12 do 12 dBV
  • -9,8 do 14,2 dBu
  • 0,25 do 3,98 Vrms przy mocy nominalnej
• Impedancja wejściowa: 21 k (symetryczna)
• Maksymalny poziom wejściowy:
  • 22 dBV
  • 24,2 dBu
• Pasmo przenoszenia: 20 Hz–20 kHz (-3 dB, 1 W przy dowolnym obciążeniu)
• THD + szum:
  • < 0,01
  • 0,015 typowo
  • (@ 1 kHz, od 0,1 W do pełnej mocy)
• Przesłuch: >80 dB (@ 1 kHz)

Elektryczne

• Zasilanie: uniwersalne, SMPS z PFC
• Wymagania dotyczące sieci prądu przemiennego: 100–240 V przy 50–60 Hz ((±10%)
• Korekcja współczynnika mocy: > 0,92
• Złącze sieciowe prądu przemiennego: gniazdo IEC C14

Moc i ciepło przy 230 V AC – 1/4 mocy, przy 4 Ω (wszystkie kanały aktywne)

• Moc: 827 W (wszystkie kanały aktywne)

Moc i ciepło przy 230 V AC – 1/8 mocy, przy 4 Ω (wszystkie kanały aktywne)

• Moc: 427 W (wszystkie kanały aktywne)

Moc i ciepło przy 230 V AC – tryb bezczynności

• Moc: 25,5 W

Moc i ciepło przy 230 V AC – tryb czuwania/uśpienia

• Moc: 20 W

Technologie

• Technologia wzmocnienia: klasa D

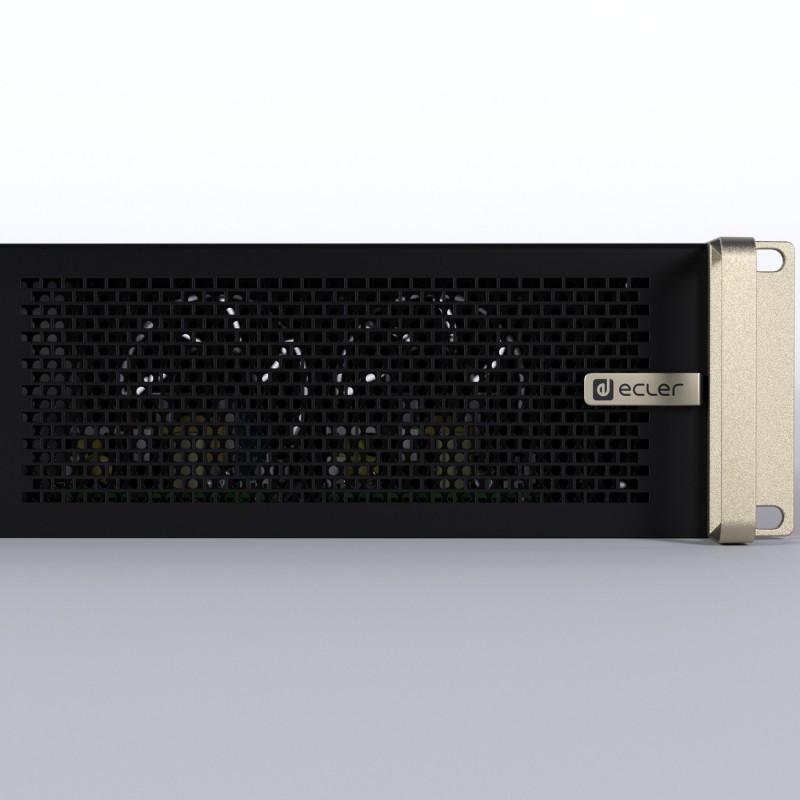

• Chłodzenie: wentylator (wymuszony przepływ powietrza, przepływ powietrza od przodu do tyłu. Temperatura kontrolowana, zmienna prędkość)
• Maksymalny hałas wentylatora: 46 dB (maksymalny hałas akustyczny przy 1 m)

DSP

• Opóźnienie: 500 uS (wejście analogowe do wyjścia analogowego)
• Przetwarzanie cyfrowe: 64 bity
• Przetwarzanie wejść: opóźnienie, korektor parametryczny, limiter, kompresor wielopasmowy (ustawienia za pomocą HADA DSP Manager)
• Przetwarzanie wyjść: opóźnienie, korektor parametryczny, limiter, kompresor wielopasmowy (ustawienia za pomocą HADA DSP Manager)
• Inne: zarządzanie presetami, mikser matrycowy 4x4 (ustawienia za pomocą HADA DSP Manager)

Zabezpieczenia

• Zabezpieczenie przed prądem stałym: Tak (chroni głośniki i instalację przed sygnałami prądu stałego i infradźwiękowymi na wyjściach)
• Zabezpieczenie przed wysokimi częstotliwościami: Tak (chroni głośniki przed niesłyszalnymi, silnymi, niemuzikalnymi sygnałami o wysokiej częstotliwości)
• Zabezpieczenie przed zwarciem: Tak (chroni wzmacniacz przed przetężeniem, zwarciem lub innymi zdarzeniami obciążającymi stopnie wyjściowe poprzez redukcję mocy wyjściowej lub wyciszenie (automatyczne resetowanie zabezpieczenia))
• Zabezpieczenie termiczne:
  • Tak (redukcja mocy wyjściowej, gdy temperatura robocza stopni wyjściowych osiąga 90 °C (194 °F)
  • Wyciszenie przy temperaturze roboczej stopni wyjściowych do 100 °C (212 °F))

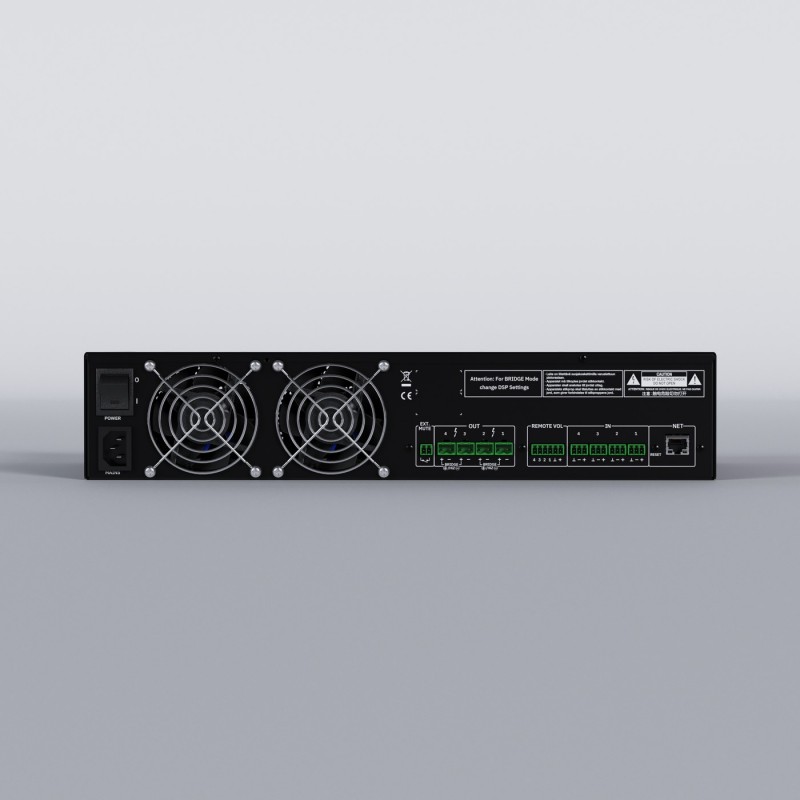

Złącza zdalnego sterowania

• Włączanie/wyłączanie: Nie
• GPI: 4 GPI (0-3,3 V) (5-pinowe złącze Euroblock, tylny panel)
• Zewnętrzne wyciszenie: Tak, styk bezpotencjałowy (2-pinowe złącze Euroblock, tylny panel. Rozstaw Euroblock 3,5 mm)

Sterowanie lokalne

• Tłumiki: Pokrętła na przednim panelu (domyślnie: tłumiki wzmocnionych wyjść)
• Ustawienia trybu wyjściowego:
• Lo-Z/Hi-Z, 70 V/100 V, 4 Ω/8 Ω
• Wybór trybu wyjściowego dla pary kanałów (oprogramowanie)
• Tryb RUN/SLEEP: Tak, przycisk na panelu przednim (działa po naciśnięciu przez ponad 3 sekundy)
• Włączanie/wyłączanie zasilania: Tak, przełącznik na panelu tylnym (czerwona dioda LED)

Łączność

• Ethernet: Ethernet Base-Tx 100 Mb (CAT5 do 100 m. Ustawienia za pomocą wbudowanej aplikacji internetowej)
• Programowanie i sterowanie: aplikacja HADA DSP Manager

Monitorowanie

• Obecność sygnału: dioda LED SP (biała) dla każdego kanału (wyzwalacz @- 40 dBV)
• Clipping: dioda LED CLIP (czerwona) dla każdego kanału
• Ochrona: dioda LED PROT. (czerwona) dla każdego urządzenia + wyciszenie chronionego kanału
• Tryb gotowości: dioda LED ON (biała) + dioda LED PROT. (czerwona) w trybie gotowości
• Wyciszenie: dioda LED MUTE (biała) dla każdego kanału
• Ext / Mute: dioda LED Ext. MUTE (biała) dla każdego urządzenia
• Limit: dioda LED LIMIT (czerwona) dla każdego kanału
• Thermal: dioda LED THERMAL (czerwona) dla każdego urządzenia (ogranicznik temperatury)
• Data: dioda LED DATA (biała) dla każdego urządzenia (włączona, gdy DATA)
• On: dioda LED ON (biała) dla każdego urządzenia (włączona, gdy RUN)

Silnik cyfrowy

• Procesor: dwurdzeniowy 64-bitowy

Konwertery audio

• Częstotliwość próbkowania: 96 kHz
• Rozdzielczość: 24 bity
• Zakres dynamiczny: 113 dB

Właściwości fizyczne

• Temperatura pracy:
  • Min. 0ºC; 32ºF
  • Maks. 40ºC; 104ºF
• (powyżej 40°C wydajność może ulec zmniejszeniu)
• Wilgotność podczas pracy: 5–80% wilgotności względnej, bez kondensacji
• Temperatura przechowywania:
  • Min. -10ºC; 14ºF
  • Maks. 50ºC; 122ºF
• Wilgotność przechowywania: 5–85% RH, bez kondensacji
• Opcje instalacji: Instalacja w szafie 19" i na biurku
• Akcesoria w zestawie: Przewód zasilający UE, złącza Euroblock (wejścia/wyjścia), nóżki do montażu na biurku, elementy montażowe do szafy 19"
• Akcesoria opcjonalne: -
• Wymiary: 482,6 x 88 x 281,5 mm / 19 x 3,46 x 11,08 cala (szer. x wys. x gł.)
• Waga: 5,6 kg / 12,35 funta
