CA120HZ to wersja CA120 o wysokiej impedancji, zapewniająca moc 96 W przy poziomie linii 70/100 V. Technologia ta jest szczególnie odpowiednia w przypadku długich przewodów głośnikowych i/lub dużej liczby głośników, znacznie przekraczającej 2 lub 4 jednostki podłączane zazwyczaj do wzmacniacza o niskiej impedancji. Pomimo niewielkich rozmiarów, urządzenie oferuje niesamowity zestaw funkcji zdalnego sterowania: port szeregowy RS-232, odbiornik podczerwieni i port zdalnego sterowania 0-10 VDC. CA120HZ jest idealnym rozwiązaniem w zastosowaniach audiowizualnych, które wymagają integracji z zewnętrznymi urządzeniami sterującymi: sale lekcyjne, sale konferencyjne, prezentacje multimedialne, sklepy detaliczne itp.

• 1 x wzmacniacz 96 W RMS przy 70/100 V

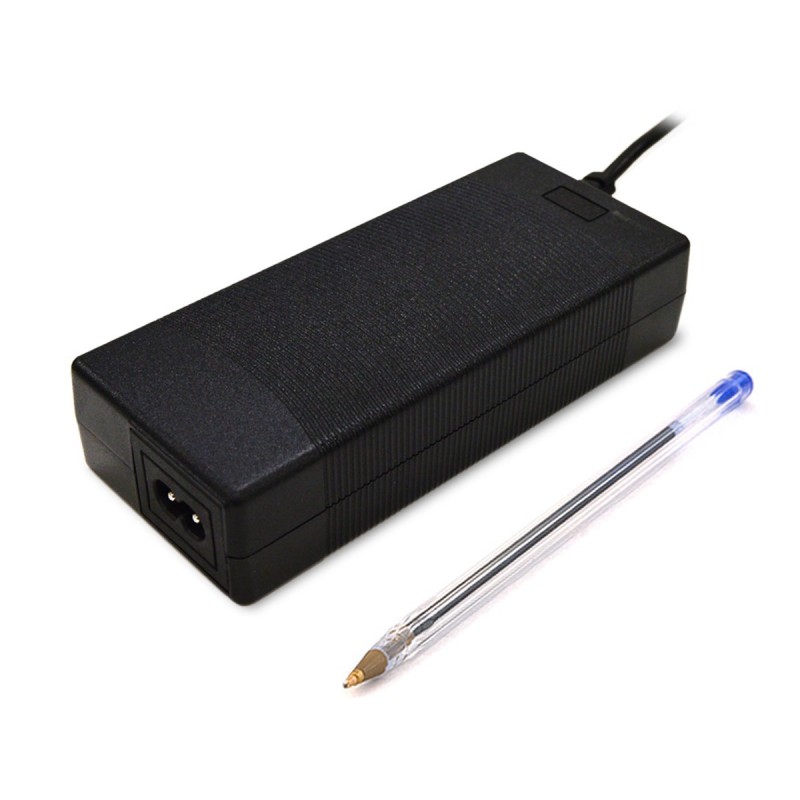

• Uniwersalny zewnętrzny zasilacz
• Funkcja AUTO STANDBY: w przypadku braku sygnału audio urządzenie automatycznie przechodzi w tryb STANDBY, minimalizując zużycie energii
• Lekki, cichy, wysokowydajny wzmacniacz (chłodzenie konwekcyjne bez wentylatora)
• 1 przełączalne zbalansowane wejście mikrofonowe / niezbalansowane wejście liniowe, z wysokiej jakości przedwzmacniaczem mikrofonowym, zasilaniem fantomowym, bramką szumów i funkcją „talkover” lub priorytetem nad pozostałymi wejściami
• 2 linie stereo (niezbalansowane)
• 2-pasmowa niezależna regulacja tonów (basy, tony wysokie) dla wejścia mikrofonowego / liniowego 3 oraz wejść liniowych 1 i 2.
• Wyjście pomocnicze do połączenia z innymi wzmacniaczami lub zewnętrznymi urządzeniami audio

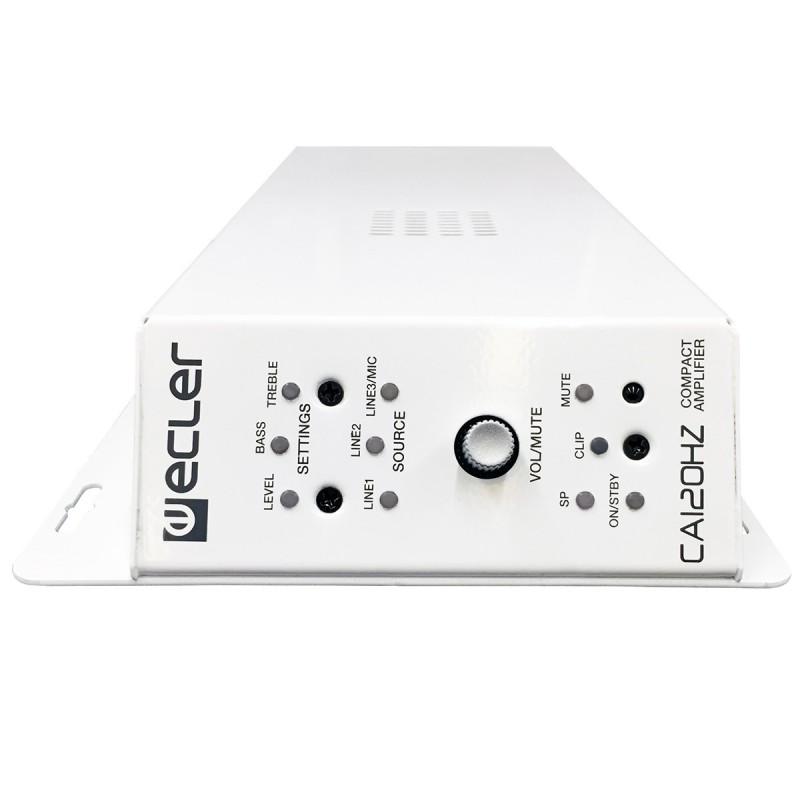

• Sterowanie lokalne za pomocą cyfrowego pokrętła („enkoder”)
• Sterowanie zdalne za pomocą pilota na podczerwień
• Zdalne sterowanie za pomocą panelu ściennego WPaVOL lub WPaVOL-SR (0-10 VDC)
• Port sterowania RS-232, kompatybilny z oprogramowaniem EclerCOMM (bezpłatnym) i protokołem sterowania CA-NET
• Port MUTE do wyciszenia całego urządzenia poprzez zamknięcie styku zewnętrznego

Specyfikacja techniczna

Kanały

• Liczba kanałów wyjściowych: 1 + 1 AUX
• Typ połączenia wyjściowego: Euroblock
• Konfiguracja wyjściowa: 1 x 96 W RMS przy 70/100 V
• Liczba kanałów wejściowych: 3

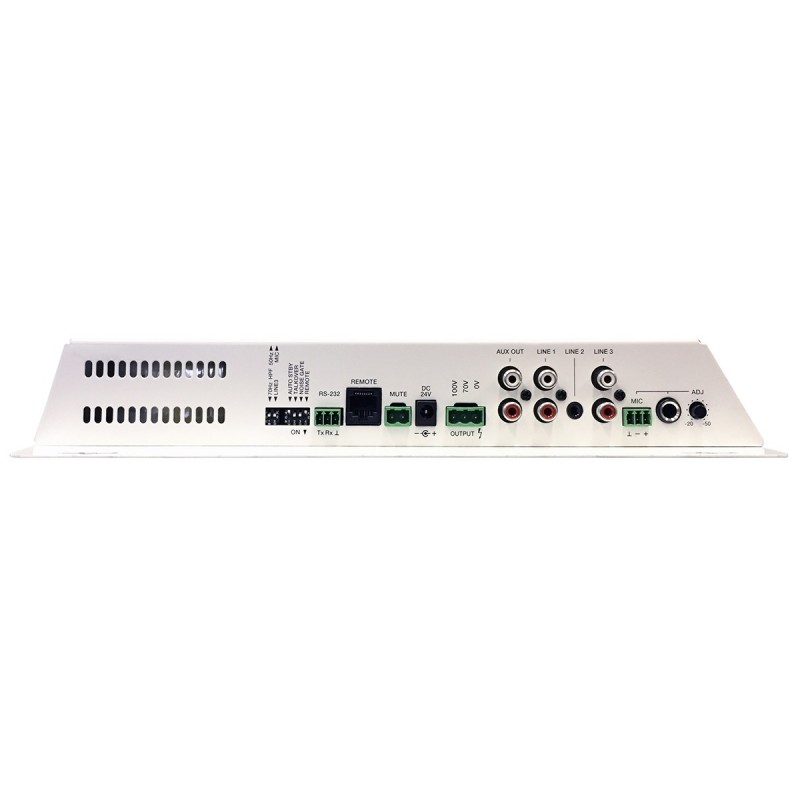

• Typ połączenia wejściowego:
  • MIC: symetryczne Euroblock lub jack
  • LINE: niesymetryczne minijack lub podwójne RCA
• Konfiguracja wejściowa:
  • 1 wejście MIC/LINE
  • 2 wejścia LINE

Moc wyjściowa – wszystkie kanały sterowane przy 1% THD

• Maksymalna moc wyjściowa przy 100 V: 96 W przy 100 Ω

Sygnał

• Czułość wejściowa:
  • LINE: 0 dBV (-6 dBV z możliwością wyboru wewnętrznego)
  • MIC: od -20 do -50 dBV
• Impedancja wejściowa:
  • LINE: >8 kΩ
  • MIC: >1 kΩ
• Pasmo przenoszenia: 50 Hz – 30 kHz (-3 dB)
• THD + szum:
  • SPKR OUT: <0,09%
  • AUX OUT: < 0,02%
• SNR:
  • LINE: >70 dB
  • MIC (BAL): >50 dB
• Przesłuch: >65 dB przy 1 kHz
• CMRR: MIC (BAL): >65 dB przy 1 kHz

Parametry elektryczne

• Zasilanie: uniwersalne
• Wymagania dotyczące zasilania sieciowego: 100–240 V przy 50–60 Hz + zewnętrzny zasilacz 24 V DC (przy użyciu Meanwell GS60A24-P1J)
• Złącze sieciowe AC: złącze zasilania DC24V

Pobór mocy

• Pobór mocy (1/3 mocy, przy 4Ω na wszystkich kanałach): szum różowy, 58VA / 52W
• Pobór mocy (1/8 mocy, przy 4Ω na wszystkich kanałach): szum różowy, 33VA / 24W
• Pobór mocy (tryb czuwania/uśpienia): <2,5 W

Technologie

• Oszczędzanie energii: funkcja automatycznego przechodzenia w tryb czuwania
• Wydajność: do potwierdzenia
• Chłodzenie: konwekcyjne (bez wentylatora)

Zabezpieczenia

• Zabezpieczenie AC: brak
• Zabezpieczenie DC: brak
• Zabezpieczenie VHF: brak
• Zabezpieczenie przed zwarciem: brak
• Ogranicznik przesterowania: brak
• Ogranicznik długotrwały: brak
• Zabezpieczenie termiczne: brak

Złącza zdalnego sterowania

• GPI: regulacja głośności i wybór wejścia/ustawień (w oparciu o 0–10 V)
• Zewnętrzne wyciszenie: styk bezpotencjałowy (pilot na podczerwień)

Ustawienia

• Tłumiki: pokrętło na panelu przednim
• Regulacja tonów: 2-pasmowa niezależna regulacja tonów (basy, tony wysokie) dla mikrofonu / linii 3 i linii 1&2
• Filtry: filtr górnoprzepustowy 50 Hz - 70 Hz
• Ustawienia wyjścia: wyjścia tylko mono (L+R sumowane w przypadku aktywnego wejścia stereo)
• Funkcja automatycznego przechodzenia w stan gotowości: Mikroprzełącznik na tylnym panelu
• Czas automatycznego przechodzenia w stan gotowości: 120 sekund

Łączność

• Port szeregowy: RS-232
• Programowanie i sterowanie: Oprogramowanie EclerCOMM lub protokół CA-NET

Monitorowanie

• Obecność sygnału: Dioda LED SP (zielona)
• Przesterowanie: Dioda LED CLIP (czerwona)
• Stan gotowości: Dioda LED STBY (pomarańczowa)

Parametry fizyczne

• Temperatura pracy:
  • Min: -10°C ; 14°F
  • Maks: 40°C ; 104°F
• Wilgotność podczas pracy: <85% HR
• Temperatura przechowywania:
  • Min: -10°C ; 14°F
  • Maks: 40°C ; 104°F
• Wilgotność podczas przechowywania: <90% HR
• Opcje instalacji: Na ścianie lub pod powierzchnią (stół, półka, szafka itp.)
• Akcesoria w zestawie: Pilot zdalnego sterowania REVO-IR
• Akcesoria opcjonalne: WPaVOL lub WPaVOL-SR do zdalnego sterowania
• Wymiary: 160 x 48 x 325 mm / 6,3 x 1,89 x 12,8 cala (szer. x wys. x gł.)
• Waga: 2,92 kg / 6,44 funta
• Wymiary przesyłki: 450 x 60 x 220 mm / 17,72 x 2,36 x 8,66 cala (szer. x wys. x gł.)
• Waga przesyłki: 3,8 kg / 8,38 funta
