Cranborne Audio Camden 500 - Przedwzmacniacz mikrofonowy, moduł 500

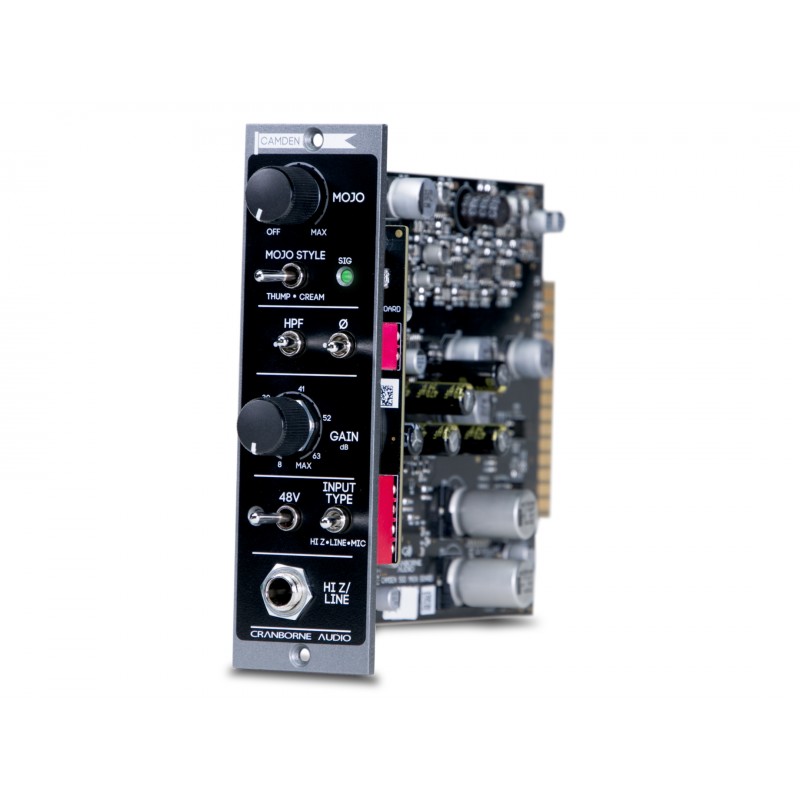

Przedwzmacniacz mikrofonowy Cranborne Audio Camden 500

Cranborne Audio Camden 500 - zadziwiająco przejrzysty i szczegółowy przedwzmacniacz mikrofonowo-liniowy formatu 500 z wejściem instrumentalnym i funkcją Mojo, która dodaje dwa analogowe style nasycenia, które emulują zarówno brzmienie lampowe, jak i transformatorowe.

Mówiąc wprost, Cranborne Audio Camden 500 jest najbardziej czystym, liniowym i transparentnym przedwzmacniaczem, jaki kiedykolwiek słyszałeś. Ale może być również najbardziej pełnym charakteru po jednym przekręceniu pokrętła. Camden 500 został zaprojektowany od podstaw jako najlepszy front-end dla nowoczesnego studia i inżyniera oraz aby wytrzymać rygory nowoczesnego workflow i technik produkcji. Posiada całkowicie oryginalną, specjalnie stworzoną topologię przedwzmacniacza, która osiąga oszałamiającą wydajność pod kątem niskiego poziomu szumów i zniekształceń, a także liniowości pasma częstotliwości i fazy przy wszystkich ustawieniach wzmocnienia. Wynik sumaryczny to -129,5 dB EIN (150 Ω, nieważone), THD+N na poziomie 0,0002%, pasmo przenoszenia ±0,7 dB od 5 Hz do 200 kHz przy maksymalnym wzmocnieniu i przesunięciu fazowym <2° przy 20 Hz – 20 kHz.

W momentach, gdy wymagany jest dodatkowy element charakteru przedwzmacniacza, zamiast używać transformatora i uczyć się żyć z wadami jego brzmienia, Cranborne Audio opracowało Mojo — dwa dyskretne style nasycenia analogowego, które przekształcają Camden 500 w najpotężniejszy, najcieplejszy i najbardziej charakterny przedwzmacniacz w Twoim arsenale — wszystko po użyciu jednego pokrętła. Być może najlepsze jednak jest to, że w przeciwieństwie do starszych konstrukcji, Mojo może być subtelne, może być również przesadzone, ale można je również pominąć, gdy sesja wymaga całkowitej przejrzystości.

Czysty, precyzyjny i naturalny — we wszystkich pozycjach wzmocnienia

Podczas gdy specyfikacje przedwzmacniacza często podają fantastyczne wartości przy określonych wartościach wzmocnienia, po zwiększeniu wzmocnienia wartości te często radykalnie się zmieniają. Camden 500 został zaprojektowany tak, aby zachować wszystkie imponujące parametry techniczne przy wszystkich pozycjach wzmocnienia od 8 dB do 68 dB. Oznacza to, że nawet gdy przedwzmacniacz pracuje przy maksymalnym wzmocnieniu, odpowiedź fazowa i częstotliwościowa pozostaje liniowa, a THD zawsze pozostaje niesłyszalne — dzięki czemu wszystkie pozycje wzmocnienia są użyteczne dla dowolnej kombinacji źródła i mikrofonu.

Vintage, ciepły i kolorowy — dzięki Mojo

Mojo to nowy typ obwodu nasycenia, który składa się z zestawu filtrów i dyskretnych generatorów harmonicznych drugiego oraz trzeciego rzędu, które umożliwiają precyzyjną emulację nasycenia i zachowań wzmocnienia niskich częstotliwości starego transformatora oraz sprzętu lampowego. Kluczem do Mojo jest to, że można go dostosować do gustu; użyj subtelnie dla łagodnego nasycenia lub dokręć je do punktu, w którym destrukcyjne przesterowanie zwykle występuje w przedwzmacniaczach transformatorowych. Być może najlepsze w Mojo jest to, że można je ominąć, aby ujawnić nieskazitelny dźwięk Camden 500.

Thump

Thump to styl, który najlepiej sprawdza się w przypadku instrumentów skupionych na niższych częstotliwościach, ale nie tylko. Thump pobudza zawartość niskich częstotliwości, wzmacniając harmoniczne w zakresie od około 100 Hz do 20 Hz i poniżej, bez zwiększania częstotliwości podstawowych, co skutkuje pełniejszym niskim pasmem na wszystkich nośnikach reprodukcyjnych. Ponieważ Thump nie opiera się na korektorze, dodatkowa zawartość harmoniczna jest kształtowana przez źródło i jego istniejącą zawartość częstotliwości niskich, co skutkuje naturalnym dodaniem dodatkowego „Thump” (uderzenia). Podobnie brzmiące ruchy korektora spowoduje ekstremalne zamulenie, ponieważ cała energia dźwiękowa zostanie wzmocniona - nawet niechciany dźwięk pomiędzy uderzeniami.

Cream

Cream wprowadza klasyczną gładkość, która umożliwia utworom głębokie osadzenie się w złożonym miksie w sposób, którego nie można odtworzyć za pomocą korektora. Ustawienie Cream drastycznie zwiększa THD, jednocześnie wygładzając niskie średnie tony. Podobnie jak w przypadku Thump, Cream nie opiera się na EQ i jest osiągany wyłącznie poprzez mieszanie 2 etapów nasycenia z surowym sygnałem i dodatkowymi harmonicznymi. Cream zmienia się całkowicie w zależności od sygnatury harmonicznej źródła przychodzącego. Zwiększy on przesunięcie wysokich tonów do przodu i stworzy unikalne efekty kształtowania tonów oparte na harmonicznych w średnicy, ale doda również niskie tony w źródłach pełnozakresowych, a także unikalny efekt „kompresji” w transjentach.

Główne cechy Cranborne Audio Camden 500

• Całkowicie dyskretna, beztransformatorowa konstrukcja z niestandardową topologią przedwzmacniacza Camden zaprojektowaną przez dyrektora ds. inżynierii Cranborne Audio - Edwarda Holmesa

• Zoptymalizowana impedancja wejściowa i zapas mocy wejściowej dla źródeł mikrofonowych, liniowych i instrumentalnych

• Zoptymalizowany i w pełni zgodny z formatem serii 500

• Wydajność audio na niemal teoretycznych granicach szumu, zniekształceń i liniowości fazy/częstotliwości przy wszystkich ustawieniach wzmocnienia

• EIN: <-129,5 dBu, źródło 150 Ω, nieważone, <-135,5 dBu, wejścia wspólne, nieważone

• THD+N: <0,00025% (1 kHz, wzmocnienie 35 dB, wyjście +24 dBu)

• Zniekształcenia intermodulacyjne: <0,0006% (50 Hz i 7 kHz, wzmocnienie 35 dB, +20dBu out)

• Przesunięcie fazowe: <2,75° (20Hz do 20kHz, wzmocnienie 40dB), <6° (20Hz do 20kHz, maksymalne wzmocnienie)

• Pasmo przenoszenia: ±0,7 dB (<1 hz="" do="">1000 kHz, wzmocnienie 35 dB), ±1 dB (<5 hz="" do="">200 kHz, maksymalne wzmocnienie)

• Dioda LED poziomu sygnału RGB ze zintegrowanym wskaźnikiem przesterowania

• Unikalna dioda LED stanu 48 V

• Dioda LED 48 V świeci na pomarańczowo, wskazując ładowanie lub rozpraszanie napięcia, aby zapobiec uszkodzeniu mikrofonów wstęgowych i upewnić się, że napięcie jest w pełni naładowane przed użyciem

• Dioda LED 48 V świeci na czerwono, gdy napięcie jest w pełni naładowane i gotowe do użycia

• Analogowe obwody nasycenia Mojo ze zmienną kontrolą, funkcją true bypass i 2 dyskretnymi stylami - Thump i Cream

• Thump pobudza zawartość niskich częstotliwości poprzez wzmacnianie niższych harmonicznych parzystych i nieparzystych z zakresu od 160 Hz do 20 Hz i poniżej

• Cream wzmacnia parzyste i nieparzyste harmocznie, jednocześnie zmniejszając amplitudę częstotliwości podstawowych i stosując typowe dla konstrukcji transformatorowych przycięcie transjentów

• Reampuj sygnały liniowe z DAW przez obwód Mojo, aby zastosować analogowe nasycenie do ścieżek, VST czy miksów stereo

• Styki płyty tylnej pokryte złotem dla zwiększenia przewodności i trwałości

• Zaprojektowano i skonstruowano w Wielkiej Brytanii

Specyfikacja techniczna Cranborne Audio Camden 500

• Minimalne wzmocnienie: Mikrofon = 8dB, Linia = 0dB, Instrument = 3dB

Przesunięcie fazowe:

• <2,25° (wzmocnienie 40dB, 20Hz do 20kHz),

• <4° (maksymalne wzmocnienie, 20Hz do 20kHz)

• Maksymalne wzmocnienie: Mikrofon = 68dB, Linia = 60dB, Instrument = 63dB

• THD+N: <0,0004% (1kHz, wzmocnienie 35dB, wyjście 24dBu)

Impedancja wejściowa:

• Mic= 8,9 kΩ 48V OFF, 5,4 kΩ 48v ON,

• Line = 24,3 kΩ,

• Hi-Z= 1,5 MΩ niezbalansowane, 3 MΩ zbalansowane

Zniekształcenia intermodulacyjne:

• <0,0008% (50 Hz i 7 kHz, wzmocnienie 35 dB, wyjście 20 dBu),

• <0,0006% (50 Hz i 7 kHz, wzmocnienie 35 dB, wyjście 15 dBu)

Maksymalny poziom wejściowy:

• Mikrofon = 17,6 dBu (<0,003% THD),

• Linia = 26,5 dBu (<0,02% THD),

• Hi-Z = 24 dBu (<0,02% THD)

• Filtr górnoprzepustowy (HPF): 80 Hz, -3 dB, 12 dB/Oct

• Impedancja wyjściowa: 150 omów

• Pobór prądu: 120 mA na szynę - bezczynność, 140 mA na szynę - typowy przypadek użycia

• Maksymalny poziom wyjściowy: 27,5 dBu (<0,002% THD, 30 dB wzmocnienie)

• CMRR: >70dB, typ >85dB, wzmocnienie 35dB, 10-20kHz, 100mV

Poziom szumów własnych (EIN):

• <-129,5dBu (źródło 150 Ω, nieważone),

• <-135,5dBu (wspólne wejścia, nieważone)

• Slew Rate: 20V/uS, wzmocnienie 35dB, wyjście 25dBu

Pasmo przenoszenia:

• ±0,25dB (<5 hz="" do="">200 kHz, wzmocnienie 35dB),

• <±1dB (<5 hz="" do="">200 kHz, maks. wzmocnienie)

Wymiary:

• Szerokość: 31,8 mm

• Wysokość: 133,4 mm

• Głębokość: 170,1 mm
