Palmer ORBIT 11 Aktywny współosiowy 3-drożny monitor studyjny

Palmer ORBIT 11

Aktywny współosiowy 3-drożny monitor studyjny

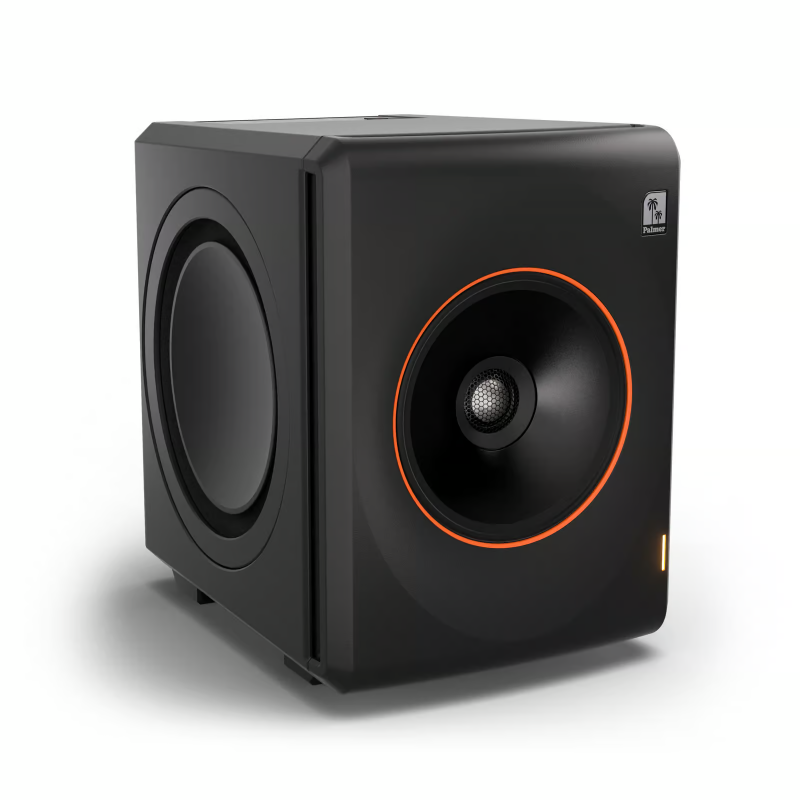

Palmer ORBIT 11 to aktywny współosiowy 3-drożny monitor studyjny do miksowania, masteringu, postprodukcji, projektowania dźwięku, nadawania oraz tworzenia treści. Współosiowa konstrukcja True Point Source łączy 6,5-calowy przetwornik średniotonowy i 1-calowy przetwornik wysokotonowy na jednej osi akustycznej i zapewnia stałą charakterystykę promieniowania dźwięku 120° × 120°, aby zapewnić stabilne obrazowanie i niezawodną równowagę w całym obszarze odsłuchu.

Kontrolowany, spójny wzór charakterystyki promieniowania dźwięku pomaga zachować niezawodną równowagę i przełożenie, natomiast przednia przegroda kardioidalna obniża energię z tyłu, dzięki czemu ogranicza interakcję z pomieszczeniem.

Niskie częstotliwości są obsługiwane przez dwa 8-calowe głośniki niskotonowe z kompensacją impulsów, zamontowane w szczelnej, odlewanej ciśnieniowo obudowie z aluminium o grubości ścianek od 5 do 16 mm, którą zaprojektowano tak, aby przeciwdziałać siłom mechanicznym i minimalizować drgania obudowy, zapewniając tym samym imponująco głębokie basy do 28 Hz.

Przetwarzanie wewnętrzne działa z częstotliwością 96 kHz/24 bitów z filtrowaniem FIR dla zapewnienia działania liniowo-fazowego i spójnej czasowo integracji sterownika.

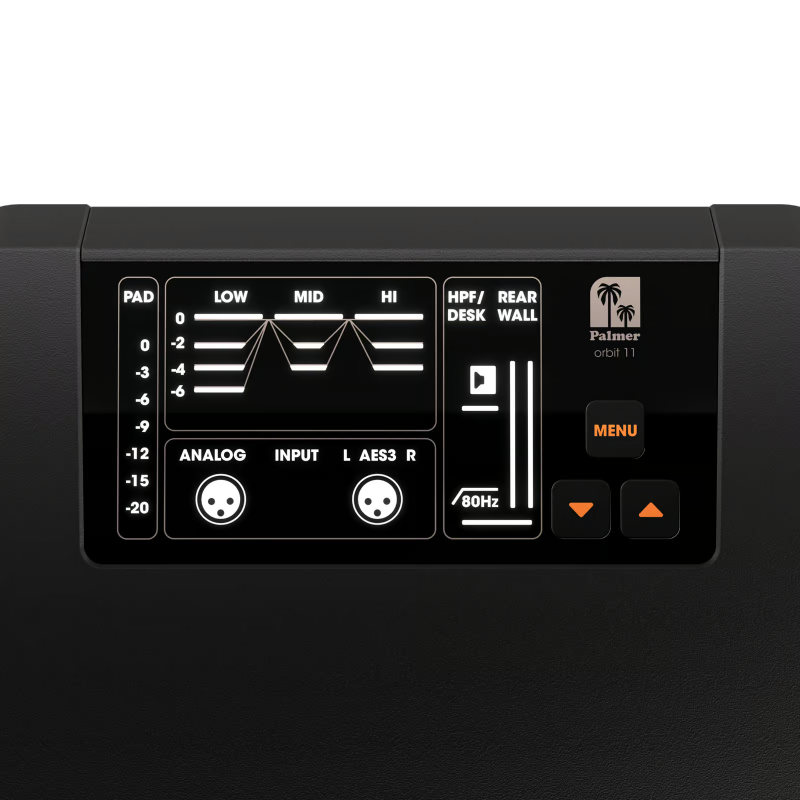

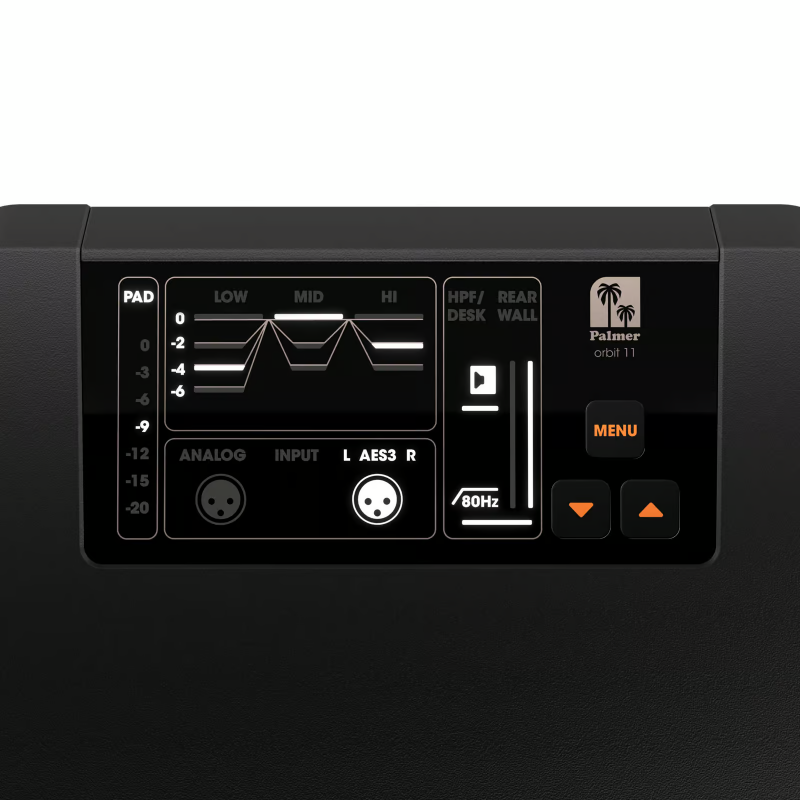

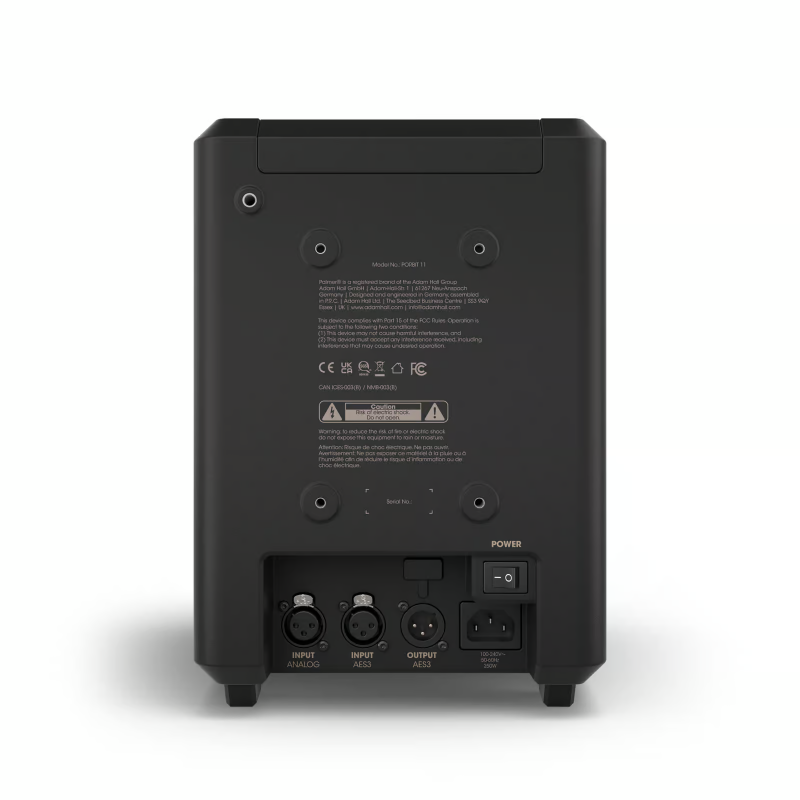

Aby przyspieszyć konfigurację, górny panel sterowania zapewnia bezpośredni dostęp do padu wejściowego, 3-pasmowego korektora, ustawień wstępnych na blacie i ścianie tylnej oraz filtra górnoprzepustowego 80 Hz. Opcje połączeń obejmują zbalansowane wejście liniowe XLR i AES3 przez XLR, z wyjściem przelotowym AES3 Thru do szeregowego łączenia urządzeń.

Do montażu na ścianie lub suficie ORBIT 11 wyposażono w gwintowane punkty montażowe i punkt śruby oczkowej M8, które zapewniają bezpieczne mocowanie. Jest kompatybilny z grawitacyjnym uchwytem uchylno-obrotowym GSPWMBS20B.

ORBIT 11 został zaprojektowany w Niemczech przez specjalistów wrażliwych na muzykę i skonstruowany z myślą o niezawodnym monitorowaniu z zachowaniem spójnej czasowo reprodukcji i rozszerzonego pasma przenoszenia niskich częstotliwości. To urządzenie dla tych, którzy słuchają.

Cechy:

• Współosiowe punktowe źródło dźwięku (6,5-calowy głośnik średniotonowy + 1-calowy głośnik wysokotonowy)
• Podwójne 8-calowe głośniki niskotonowe z kompensacją impulsów zapewniają zwarty bas bez rezonansów
• Prawdziwie 3-drożna konstrukcja zapewnia pełny zakres dokładności i przejrzystości
• Wzmacniacz klasy D o mocy 1000 W zapewnia wysoki zakres dynamiki
• Konstrukcja kardioidalna gwarantuje kontrolowaną kierunkowość i mniejszą interakcję z pomieszczeniem
• Stała kierunkowość 120° × 120° zapewnia jednolite pokrycie dźwiękiem
• Filtry FIR dla fazy liniowej z minimalnym opóźnieniem
• Bardzo szeroki zakres częstotliwości (od 28 Hz do 28 kHz przy -3 dB)
• Zaawansowana konstrukcja low-end zapewnia ściślejsze łączenie ścianek i zmniejsza zniekształcenia
• Przejrzysty panel sterowania z ustawieniami do montażu na blacie i na ścianie zapewnia wydajną konfigurację
• Przetwornik cyfrowo-analogowy (DAC) i procesor DSP o wysokiej rozdzielczości 96 kHz / 24 bity
• Płynna integracja dzięki wejściom analogowym i AES3
• Odlewana ciśnieniowo aluminiowa obudowa zapewnia bardzo niewielki rezonans
• Czarne lub białe wykończenie przystosowane do Twojego indywidualnego stylu

Specyfikacje

Ogólne

• Typ Aktywny
• Szczytowa moc wyjściowa 1 000 W
• Moc wyjściowa RMS 400 W
• Klasa wzmacniacza Class D
• Maks. Szczyt SPL 116 dB
• Pasmo przenoszenia (-3 dB, rel. Avg) 28 - 28 000 Hz
• Częstotliwość zwrotnicy 250 Hz / 1800 Hz
• Kąt wiązki 120° (hor.) / 120° (vert.)
• Liczba wejść 2
• Liczba wyjść 1
• Funkcje ochronne Limiter, Limiter wielopasmowy, Przegrzanie
• Kolor Czarny

Wejścia

• Liczba wejść AES3 1
• AES3 connector type XLR 3-pole female
• Liczba wejść liniowych 1
• Typ złącza Line-In XLR 3-pole female

Wydajność wejścia liniowego

• Nom. Czułość (< 1% THD, 1 kHz, max. Gain) 0 dBu
• Nom. obcięcie wejścia, balanced (< 1% THD, 1 kHz, unity) 22 dBu
• Impedancja wejściowa (symetryczny) 10 kΩ

Wyjścia

• Typ sygnału wyjściowego AES/EBU
• Liczba wyjść AES3 1
• AES3 rodzaj złącza wyjściowego XLR 3-pole female

Przetwarzanie sygnałów

• Głębia bitowa przetwornika AD/DA 24 Bit
• Częstotliwość próbkowania przetwornika AD/DA 96 kHz
• Min. Stosunek sygnału do szumu (SNR) 103 dB
• Maks. THD+N (1 kHz, +4 dBu, jedność, nieważony) 0,01 %
• Maks. THD+N (30 Hz, +4 dBu, jedność, nieważony) 0,02 %

Głośnik basowy

• Rozmiar 8 "
• Ilość 2
• Magnes Ferryt
• Cewka drgająca 1,5 "

Zakres średniotonowy

• Rozmiar 6,5 "
• Cewka drgająca 2 "
• Magnes Ferryt

Tweeter

• Rozmiar sterownika 1 "
• Magnes Neodym
• Cewka drgająca 1 "

Praca w sieci

• Napięcie robocze 100 V AC - 240 V AC / 50 - 60 Hz
• Typ zasilania Zasilacz impulsowy (SMPS)
• Złącze sieciowe IEC C14 plug male

Obudowa

• Projekt Zamknięte
• Typ montażu M6
• Liczba punktów montażowych 4
• Materiał obudowy Aluminium odlewane ciśnieniowo
• Grubość materiału 5 mm
• Materiał przedniej kratki Aluminium

Chłodzenie

• System chłodzenia Chłodzenie konwekcyjne

Środowisko

• Klasa ochrony IP20
• Temperatura otoczenia 0 - 40 °C
• Maksymalna wilgotność powietrza (bez kondensacji) 80 %

Wymiary i waga

• Szerokość 217 mm
• Wysokość 293 mm
• Głębokość 292 mm
• Waga 13,9 kg
