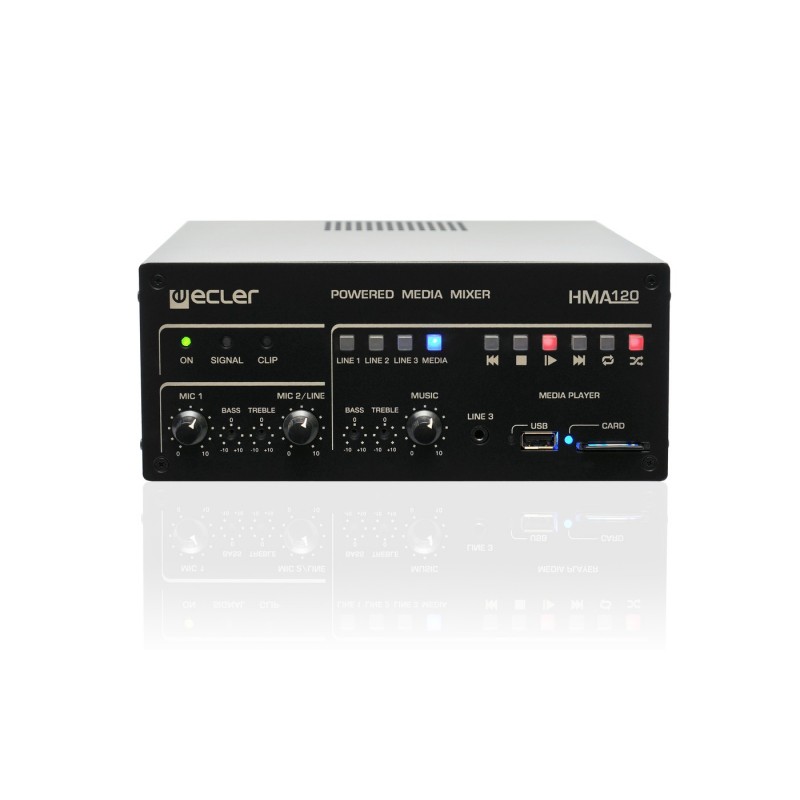

Ecler HMA120 - Mikser audio ze wzmacniaczem MP3/SD/USB

Ecler HMA120 - Mikser audio ze wzmacniaczem MP3/SD/USB

HMA120 to samonapędzający się mikser z wbudowanym odtwarzaczem multimedialnym i 5 zewnętrznymi wejściami audio: 3 x LINE ST, 1 MIC/LINE i 1 MIC. Posiada wyjście o mocy 120 W, które obsługuje zarówno linie głośnikowe o niskiej (4 Ω), jak i wysokiej impedancji (70 V, 100 V). Posiada również 2-poziomowy system priorytetów (paging, sytuacje awaryjne itp.), tryb automatycznego czuwania, wyjście AUX OUT oraz dodatkowy port zdalnego sterowania do zarządzania wyborem źródła i głośnością wyjściową za pomocą paneli ściennych serii WPa. HMA120 to idealne, zintegrowane rozwiązanie dla przyjaznych dla użytkownika i niedrogich projektów audio.

• 2 symetryczne wejścia mikrofonowe z możliwością miksowania z wybranym programem muzycznym (wejścia MIC1 i MIC2/LINE ST)
• 3 wejścia liniowe dla źródeł muzycznych
• Zintegrowany odtwarzacz audio (obsługujący format mp3) z gniazdami USB i SD CARD dla nośników danych
• Selektor programu muzycznego na panelu przednim: LINE1, LINE2, LINE3, MEDIA (zintegrowany odtwarzacz)
• Brama szumów i dwupoziomowy system priorytetów (Talkover 1 i Talkover 2) dla wejść MIC1 i MIC2/LINE
• Niezależne regulatory poziomu na panelu przednim dla sygnałów MIC1, MIC2/LINE i MUSIC
• 2-pasmowy korektor (BASS/TREBLE) dla MIC1 i MIC2/LINE oraz 2-pasmowy korektor dla sygnału programu MUSIC
• Port REMOTE do podłączenia paneli ściennych serii WPa, 0–10 V DC (wybór źródła i głośność)
• Port MUTE do zdalnego wyciszania urządzenia z urządzenia zewnętrznego poprzez zamknięcie styku bezpotencjałowego
• Wyjście pomocnicze
• Funkcja automatycznego przechodzenia w stan gotowości

Specyfikacja techniczna

Kanały

• Liczba kanałów wyjściowych: 1 + 1 AUX
• Typ połączenia wyjściowego: Euroblock
• Konfiguracja wyjściowa: 1 x 120 W przy 4 Ω lub 70 V/100 V
• Liczba kanałów wejściowych: 5
• Typ połączenia wejściowego:
  • MIC: symetryczne Euroblock
  • LINE: niesymetryczne podwójne RCA (lub minijack na zduplikowanym LINE3)
• Konfiguracja wejść:
  • 1 wejście MIC
  • 1 wejście MIC/LINE
  • 3 wejścia LINE

Moc wyjściowa

• Maksymalna moc wyjściowa przy 8 Ω: 105 W RMS
• Maksymalna moc wyjściowa przy 4 Ω: 140 W RMS
• Maksymalna moc wyjściowa przy 100 V: 140 WRMS przy 85 Ω
• Maksymalna moc wyjściowa przy 70 V: 140 WRMS przy 41 Ω

Analogowe porty wejściowe audio

• Liczba portów wejściowych: 5, poziom MIC/LINE
• Typ połączenia: Euroblock i podwójne RCA
• Czułość wejściowa:
  • LINE1-2: 0 dBV
  • LINE3: -6 dBV
  • MIC1-2 (BAL): od -20 do -50 dBV
• Impedancja wejściowa:
  • LINE1-3: >70 kΩ
  • MIC1-2: >4,5 kΩ
  • LINE (wybierane wewnętrznie): 4,5 kΩ
• CMRR: MIC1-2 (BAL): >70 dB przy 1 kHz
• Zasilanie fantomowe: +15 V DC / maks. 8 mA (wybierane wewnętrznie)

Analogowe porty wyjściowe audio

• Liczba portów wyjściowych: 2 + 1 AUX
• Typ połączenia: Euroblock
• Przesłuch: >70 dB (wejścia zwarte) przy 1 kHz

Sterowanie urządzeniem

• Talkover: Tak

Parametry elektryczne

• Wymagania dotyczące zasilania sieciowego: 115 V/230 V. Napięcie zmieniane wewnętrznie (NIE PRZEZ PRZEŁĄCZNIK)
• Złącze zasilania sieciowego: gniazdo sieciowe (IEC)

Pobór mocy

• Pobór mocy (1/3 mocy, przy 4 Ω): szum różowy, 65 W / 90 VA
• Pobór mocy (1/8 mocy, przy 4 Ω): szum różowy, 29 W / 43 VA
• Pobór mocy (tryb czuwania): 5 W

Technologie

• Oszczędzanie energii: funkcja automatycznego przechodzenia w tryb czuwania

Zabezpieczenia

• Zabezpieczenie AC: Nie
• Zabezpieczenie DC: Nie
• Zabezpieczenie VHF: Nie
• Zabezpieczenie przed zwarciem: Nie
• Ogranicznik przesterowania: Nie
• Ogranicznik długotrwały: Nie
• Zabezpieczenie termiczne: Nie

Złącza zdalnego sterowania

• GPI: x1 GPI (0-10 V DC) do regulacji głośności
• Zewnętrzne wyciszenie: Beznapięciowy, zewnętrzny styk

Ustawienia

• Tłumiki: pokrętła na panelu przednim
• Regulacja tonów: 2-pasmowy korektor (BASS/TREBLE) dla MIC1 i MIC2/LINE oraz 2-pasmowy korektor dla sygnału programu MUSIC
• Filtry: filtr górnoprzepustowy 70 Hz trzeciego rzędu Butterwortha
• Ustawienia wyjścia: wyjścia Lo-Z/70 V/100 V
• Funkcja automatycznego przechodzenia w stan gotowości: przełącznik na tylnym panelu
• Czas automatycznego przechodzenia w stan gotowości: 120 sekund
• Włączanie/wyłączanie zasilania: przełącznik na tylnym panelu i wskaźnik na przednim panelu

Monitorowanie

• Obecność sygnału: dioda LED SP (zielona) przy -35 dB
• Przesterowanie: dioda LED CLIP (czerwona)
• Stan gotowości: dioda LED STBY (pomarańczowa)

Fizyczne

• Temperatura pracy:
  • Min: -10°C ; 14°F
  • Maks: 40°C ; 104°F
• Wilgotność podczas pracy: <85% wilgotności względnej
• Temperatura przechowywania:
  • Min: -10°C ; 14°F
  • Maks: 40°C ; 104°F
• Wilgotność podczas przechowywania: <90% wilgotności względnej
• Opcje instalacji: format stołowy, 19„ lub 9,5” do montażu w szafie rack
• Opcjonalne akcesoria: panele ścienne serii WPa do zdalnego sterowania, zestaw 2 uchwytów (2UHRMKIT)
• Wymiary: 210 x 88 x 230 mm / 8,27 x 3,46 x 9,06 cala (szer. x wys. x gł.)
• Waga: 5,95 kg / 13,12 funta
